YX-PW-01蓄电池智能在线养护终端

YX-PW-01 蓄电池智能在线养护终端是一种全新的蓄电池在线监测与养护装置,该装置集蓄电池监测、电池养护和核容放电功能为一体,全面监测蓄电池各个参数,并通过建立各种蓄电池监测模型,综合分析判断蓄电池的实时运行情况,结合远程控制,全方位解决蓄电池使用过程中的痛点和难点,能够有效延长蓄电池寿命,减少铅酸蓄电池在回收利用中产生的环境污染和能源消耗
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池智能在线养护终端

YX-PW-01 蓄电池智能在线养护终端是钰鑫电气经过数年潜心研究,根据蓄电池自身工作原理,结合钰鑫蓄电池参数传感器技术,经过多次试验研制出的一种全新的蓄电池在线监测与养护装置,该装置集蓄电池监测、电池养护和核容放电功能为一体,全面监测蓄电池各个参数,并通过建立各种蓄电池监测模型,综合分析判断蓄电池的实时运行情况,结合远程控制,全方位解决蓄电池使用过程中的痛点和难点,能够有效延长蓄电池寿命,减少铅酸蓄电池在回收利用中产生的环境污染和能源消耗,为蓄电池的运行维护开辟一条新路。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,主要针对配电自动化应用场景,实现对环网柜、柱上开关蓄电池组的维护管理,同时也可适用于计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景,是实现蓄电池“状态保养”、延长蓄电池寿命的的理想配件。

用户痛点Function

蓄电池产品品牌多,质量参差不齐;
蓄电池运行环境恶劣,造成蓄电池寿命缩短;
蓄电池运行电气环境差,充放电质量不达标;
蓄电池运维工作量大,人员短缺;
核容放电工作耗时长,效率低。

产品优势Product Advantage

  • 蓄电池智能在线养护终端

    独有的小电流内阻测量技术,内阻精度极高(1uΩ级);给各分析模型提供准确数据和可靠依据;

    电压测量精度极高(1mV级);结合独有的溢酸监测技术和连接片故障监测技术,全方位维护电池;

    内阻综合(预测失效)模型;准确判断和提前一个月预测各电池的状态;

    浮充状态下均衡技术,能够有效延缓电池组运行寿命;

  • 蓄电池智能在线养护终端

    全面精确监测单体蓄电池和组电池的表征量,建立SOH等多个模型对数据进行分析,数据精确度高,可精确分析蓄电池组健康状况,预估电池的健康状态趋势、使用寿命及剩余容量;

    本系统经过板级EMC设计、器件EMC分析、系统级EMC分析和EMC综合分析等多种电磁兼容优化措施,完全满足电力环境要求;

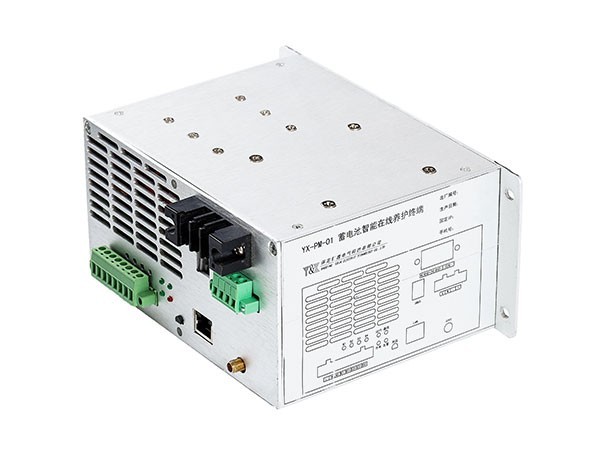

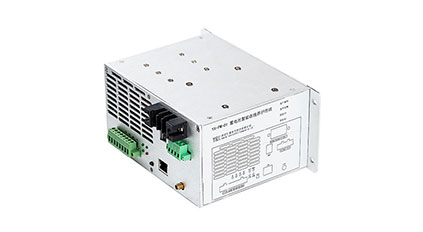

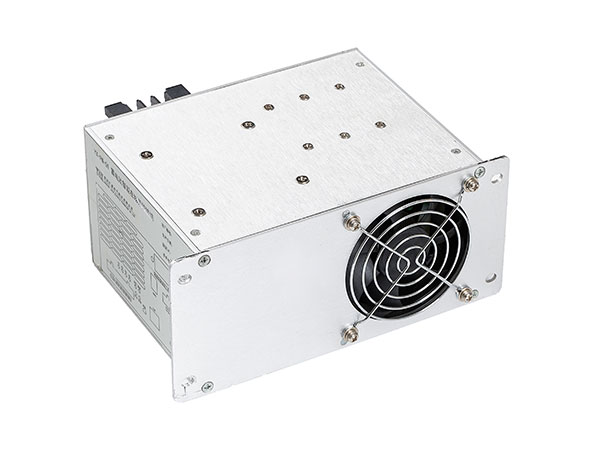

产品展示Product Display

  • 蓄电池智能在线养护终端
  • 蓄电池智能在线养护终端

产品参数Product parameters

参数名称 单位 数值
支持电池类型 阀控式铅酸蓄电池 12V
≤1000AH
支持蓄电池组数量 1
最大支持蓄电池数量 6块
其它接口 市电监测接口x1
电流传感器接口x1
温度传感器接口x1
放电控制接触器控制接口x1
电流传感器 监测范围 A -10A~+10A
精度 ±1%
温度传感器 监测范围 -40~+100
精度 0.5
通讯接口 以太网接口(RJ45)x1
无线GPRS通信接口x1
工作温度范围 -40~+70
工作湿度 % 0-95%RH
除硫脉冲与均衡充电输出最大电压 V 18V±0.3V
除硫脉冲输出频率范 HZ 500HZ-1000HZ动态可调
除硫效率 % ≥20%
功率 W 最大功率50W、稳定工作20~30W、监测状态10W
与后台通信协议 符合Modbus规约规范
主要功能要求 蓄电池线监测 实现单体级蓄电池在线监测,包括:电池组端电压、单体电压、电流、电池温度、市电通断
蓄电池在线养护 支持蓄电池动态均衡充电与蓄电池谐振脉冲除硫复合工作
支持功能的自动开启与关闭
蓄电池远程放电测试 通过蓄电池在线容量测试模块可支持蓄电池远程放电测试控制
支持依照后台下达的放电参数自主控制放电终止
报警功能 发现劣化单体电池 能报警
发现电池连接异常 能报警
市电断电 能报警
蓄电池放电 能报警
蓄电池过放 能报警
蓄电池过充 能报警
蓄电池温度偏高、偏低 能报警
蓄电池温度超过极限值 能报警
主动放电测试开始 能报警
放电结束 能报警
蓄电池支撑时间低于阀值 能报警
输入 V DC22~58V
输出 V DC22~58V
最大功率 W 150
放电负载 电子负载
散热方式 机壳+风扇
放电电流 A 0-3A线性可调
恒流放电 具备
控制接口 GPRS接口与LAN接口
云服务 可提供公网云服务支持

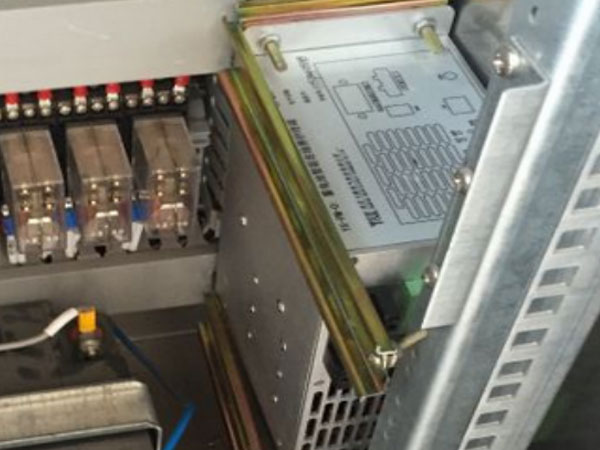

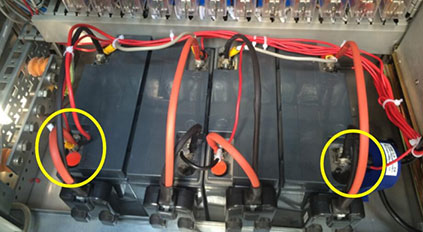

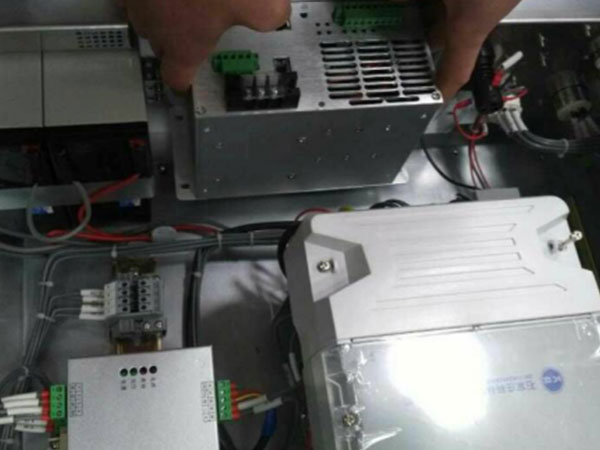

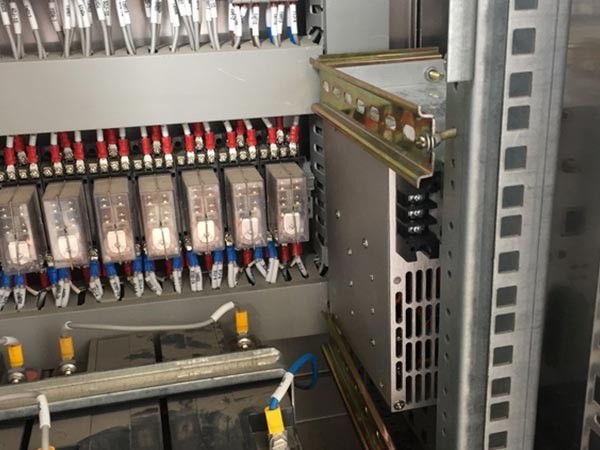

安装实例照片Customer case

  • 蓄电池智能在线养护终端客户案例
  • 蓄电池智能在线养护终端

养护效果对比Application scenarios

系统安装前,对测试站点进行了放电核容作业,并对电池的各个参数进行了测量和记录,系统安装并稳定运行一段时间后,对这些站点的电池再次进行了放电核容,通过数据监测和对比情况可看出,系统安装后,电池养护效果明显,电池除硫、均衡和活化等措施使电池容量、电压差等得到了明显改善。

1、以核容放电容量值为对比依据,除硫、活化前后效果对比如图5-1:

图5-1 除硫、活化前后效果对比

5-1  除硫、活化前后效果对比

 2、以电池组 电压差最大值为对比依据,均衡前后效果对比如图 5-2:

    图5-2 均衡前后电池最大压差值对比

    图5-2  均衡前后电池最大压差值对比
