安徽某电力系统蓄电池在线监测接入方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.05.07
信息摘要:
本方案是针对安徽某电力系统集成商,蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,专门研发…

一、方案背景

本方案是针对安徽某电力系统集成商,蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,专门研发设计生产的一套用于监测管理蓄电池的系统,系统分布式采集蓄电池的电压、电力会、内阻值、温度值,提供在线实时方式对蓄电池的健康状态进行远程监控,并具备SOH管理、均衡管理功能,实现蓄电池智能化管理。

电力蓄电池在线监测系统

二、客户需求

1、针对现有104节2V蓄电池和18节12V蓄电池,在线监测蓄电池的电压、温度、内阻、总电压和充放电电流。

2、测量数据接入到用户现有的蓄电池监控系统中,实现统一管理。

3、提前预测蓄电池的运行状态,及时找出落后电池并维护。

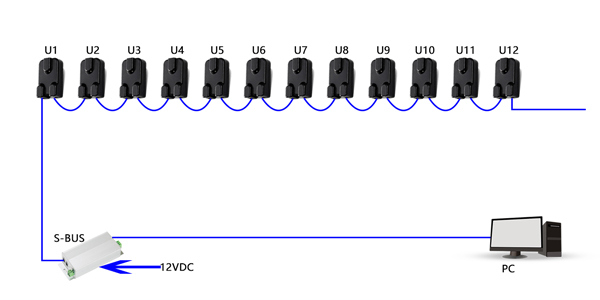

三、电力蓄电池在线监测结构图

电力蓄电池在线监测系统结构图

四、推荐方案

2V蓄电池选型方案

序号
设备名称
型号
数量
单位
备注
1 蓄电池参数传感器
YX-S021-B
104 每节蓄电池配一个
2 总电压电流监测装置
YX-YLM
1 每组蓄电池配一个
3 通讯转换设备
YX-C485-B
1 每组蓄电池配一个

12V蓄电池选型方案

序号
设备名称
型号
数量
单位
备注
1 蓄电池参数传感器
YX-S121-B
18 每节蓄电池配一个
2 总电压电流监测装置
YX-YLM
1 每组蓄电池配一个
3 通讯转换设备
YX-C485-B
1 每组蓄电池配一个

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
