广东银行项目蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.05.28
信息摘要:
本方案是针对广东银行蓄电池监测项目集成商,蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,…

一、方案概况

本方案是针对广东银行蓄电池监测项目集成商,蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,研发设计的一套分散式采集和集中管理的蓄电池进行远程监控,它可在远程监控显示2台UPS,4组128节12V蓄电池的浮充电压、电流、内阻和温度,并具备SOH管理、均衡管理等多种管理手段,实现蓄电池智能化管理,省去了维保人员现场维保检测的繁琐性,提高了后备电源系统供电质量和管理水平,具有简明实用、投资少等优点。

银行蓄电池在线监测系统

二、客户需求

1、针对广东银行项目,2台UPS,4组128只12V蓄电池,在线采集蓄电池电压、温度、内阻、组电压和充放电电流。

2、蓄电池内阻用单体蓄电池模块采集的方式,实现蓄电池均衡管理功能。

3、实时监控蓄电池组的健康状态和剩余容量,及时发现并维护落后电池。

4、测量数据要求接入到自己的后台系统中,实现蓄电池全面监控。

三、组网方案

银行蓄电池在线监测系统由蓄电池参数传感器+组电压电流测量装置+485通信转换装置三部分组成。针对广东银行项目集成商,提出的需求和我们确定的组网方案:

银行蓄电池在线监测系统

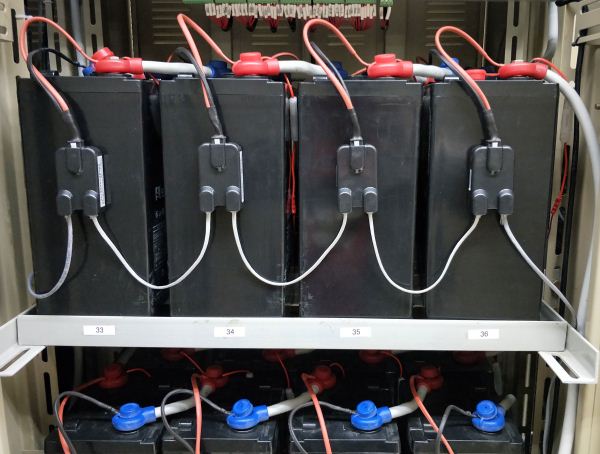

(1)2台UPS,4组128节12V蓄电池采用钰鑫电气生产的YX-S121-B蓄电池参数传感器,在线采集每只单体蓄电池的电压、内阻和极柱温度;

(2)组电压电流监测装置采用钰鑫电气生产的YX-YLM组电压电流测量装置,在线监测每组蓄电池组电压和充放电电流;

(3)转换器采用保定钰鑫生产的YX-C485-B通信转换装置负责协议转换,采用标准的 model_bus协议,接入到现有的后台系统中。

四、银行蓄电池在线监测系统的功能

1、实现蓄电池单体电压、单体内阻、单体极柱温度的监测;

2、实现蓄电池组组电压、充放电电流、浮充电流监测;

3、实现蓄电池单体级别被动均衡控制功能;

4、延长电池使用寿命,节约蓄电池维护更换成本;

5、提前预估蓄电池的状态,把落后电池的淘汰提前到计划内;

4、使得维护工作和设备管理定量化,变被动监管为主动监管;

6、避免盲目更换电池,减少电池更换费用;

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
