系统集成商蓄电池在线监测接入解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2019.06.28
信息摘要:
针对系统集成商客户现有系统没有接入蓄电池监控产品模块而设计,以在线实时方式对蓄电池的电压、温度、内阻、充放电电流等进行远程监控、实现均衡充电

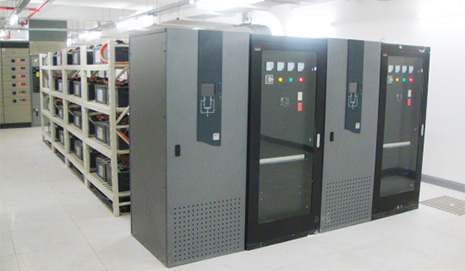

方案设计背景
钰鑫电气蓄电池在线监测接入方案

蓄电池作为广义的不间断供电系统的组成部分,起着储备电能,保证用电系统正常运转的关键作用,已经广泛的应用于电力、通信、金融、石化、铁路、航空、政府、国防等重要部门。其作用是在市电停电等意外状况发生时,为系统提供电源供应。但是在不间断供电系统故障中,由于蓄电池问题引发的故障占了相当大的比例,如果不能对潜在故障进行侦测预警、及时处理,会导致意外情况下系统瘫痪的严重后果,在某些领域还会造成灾难性的后果。

钰鑫电气蓄电池在线监测接入方案是为机房监控、动环监控等系统集成商而设计,针对动环系统UPS蓄电池监测接入自有系统提出的高性价比解决方案。

客户痛点

蓄电池的实时电压、内阻、温度等重要参数没有接入机房监控、动环监控系统中

无法实现对机房蓄电池容量SOC、健康状态SOH的预测

无法检测出UPS后备电池组中的落后电池,预警意外掉电事故的发生

已有的产品对蓄电池监测精度不够、稳定性较差,经常发生误报

系统接入成本高,施工接线复杂,容易造成蓄电池短接事故

非生产厂家或者售后服务不好,不能及时跟进处理蓄电池监测的问题

钰鑫蓄电池在线接入方案架构

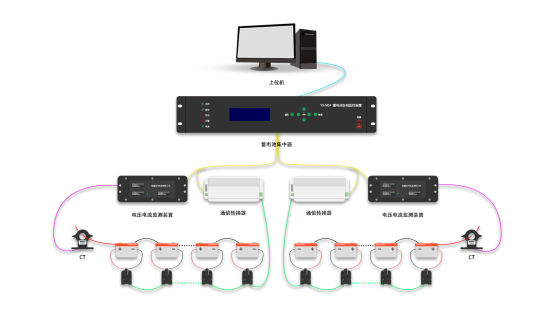

钰鑫蓄电池在线接入方案架构图示

钰鑫蓄电池在线接入方案架构图示

钰鑫方案优势
  • 高准确度

    电压精度:±0.5%;温度精度:±0.5℃

    内阻精度:±2%(分辨率1uΩ)

    开路内阻测量一致性:≤±2uΩ

    均衡压差≤50mV(创新被动均衡方式)

  • 高安全性

    2A小电流直流放电技术

    电力系统高标准保护电路、隔离电路设计

    测量蓄电池极柱温度,更好体现蓄电池“体温”状态

  • 高施工效率

    布线快:上位机、传感器自带2个RJ11接口级联接口

    安装快:整体模块化施工安装,传感器自带保护隔离电路

    调试快:快速安装调试工具,自动设置模块地址,提升调试速度

    排障快:每只电池标配一只蓄电池传感器,快速定位故障电池

  • 低接入维护成本

    支持标准RS485接口接入现有系统,低接入成本

    免费开放通信协议,采用标准MODBUS协议

    模块化安装,根据电池数量采购对应的传感器,降低采购成本

    不断电快速更换故障传感器模块,降低更换成本

方案接线展示

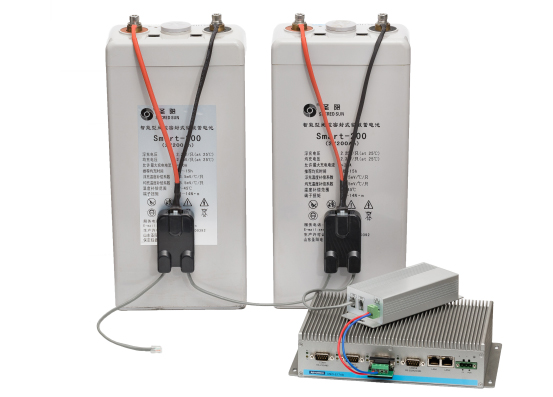

钰鑫方案接线展示图

钰鑫方案接线展示图

方案效果展示

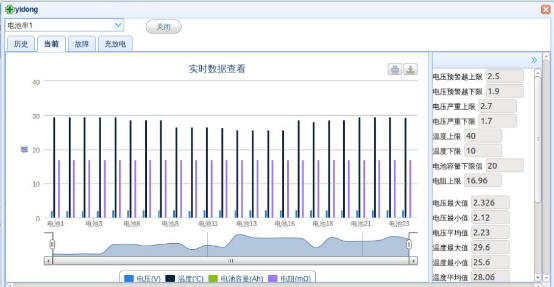

下图为一组24节蓄电池的电压、内阻、温度参数,如果只是采用常规的解决方案检测电压就会得出整组蓄电池健康的错误结论,而钰鑫蓄电池在线监测接入解决方案可以帮助用户通过对蓄电池内阻检测找出“问题”蓄电池,从而很好的解决了潜在的隐患。

一组24节蓄电池监测数据图示

一组24节蓄电池监测数据图示

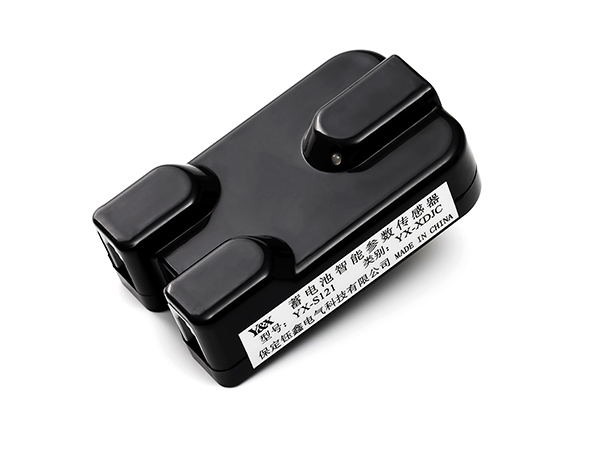

方案选择产品
方案总结

钰鑫电气蓄电池在线监测接入解决方案是针对系统集成商客户现有系统没有接入蓄电池监控产品模块而设计,以在线实时方式对蓄电池的电压、温度、内阻、充放电电流等物理量进行远程监控,配合相应的算法可实现蓄电池的均衡充电、蓄电池剩余容量SOC、蓄电池健康状态SOH管理,进而实现蓄电池智能化管理,提高系统集成商系统的功能丰富性,为用户提供更有价值的服务。
