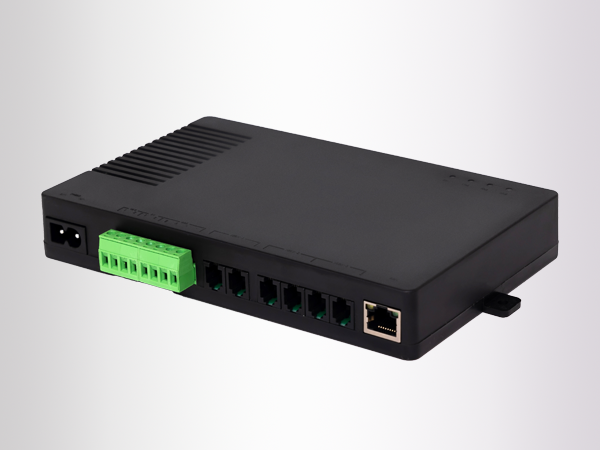

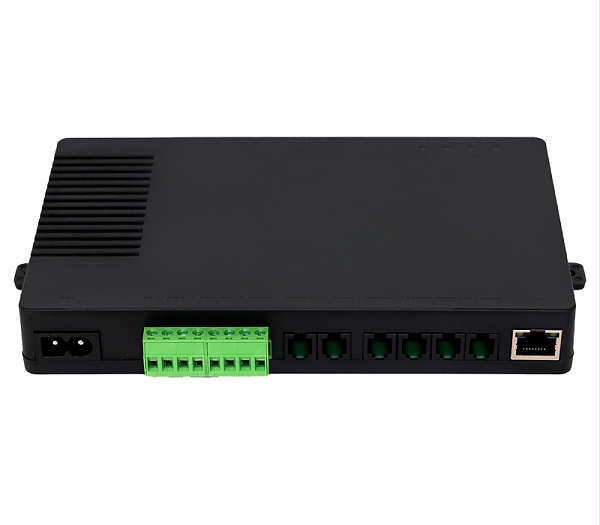

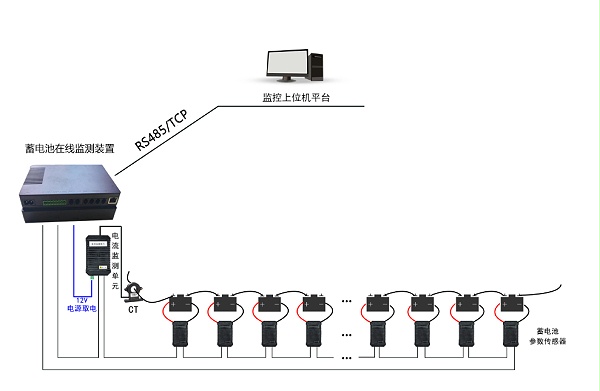

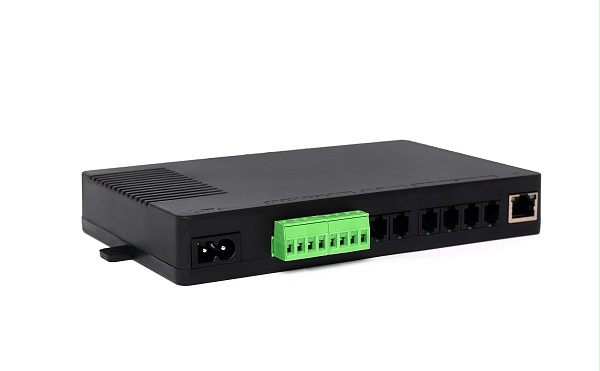

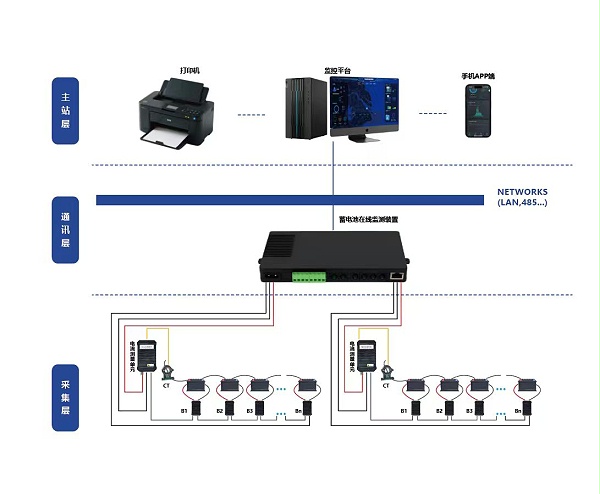

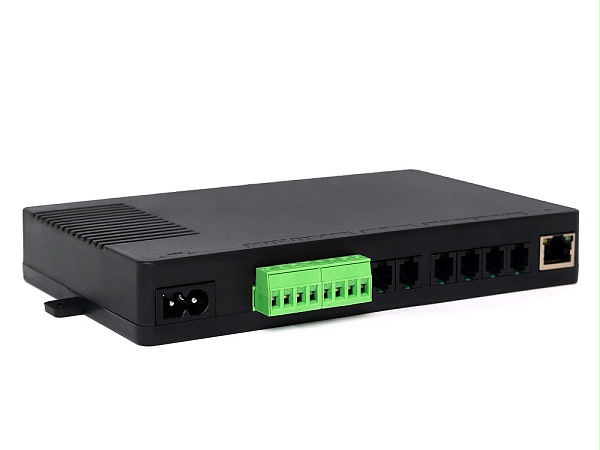

YX-M12蓄电池在线监测系统是我司针对后备电源系统推出的高新技术产品，系统由蓄电池智能参数传感器、电流测量单元（含霍尔）、蓄电池在线监测装置组成，具备测量蓄电池单体电压、极柱温度、单体内阻、组电压、充放电电流、电压均衡、电池开路检测、绝缘漏液等功能，同时可计算蓄电池的剩余容量（SOC）并可通过LAN、RS485接口把采集到的蓄电池参数上传到服务器或者第三方系统，实现蓄电池运行状态的实时监控。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计，是实现蓄电池全面监测的的优选产品。
蓄电池智能参数传感器测量精度高；
内阻测量数据一致性好（重复测量值）；
温度测量采用从电池极柱取样，更客观反应蓄电池内部温度；
宽电压双电源设计，产品供电、通信隔离供电，运行更安全；
电力系统高标准供电电路、隔离电路设计；
高精度测量芯片，高精准度设计；
高EMC电磁兼容设计，恶劣环境下产品运行更稳定；
高通信接口耐压设计，复杂通信情况下通信更稳定；
通信协议免费开放，更快速方便接入集成商现有系统；
免费开放提供调试工具，提高系统接入调试效率；
装置具备自检功能，出现故障系统可自动恢复；
长期无故障稳定运行设计，MTBF大于100,000小时；
安装简便，出厂配置完毕，手拉手接线即可；
◆装置可在线自动监测单体电池电压、单体内阻、极柱温度功能（需配置蓄电池智能参数传感器）；
◆装置可在线自动检测电池组电压、充放电电流、浮充电流、环境温度功能（需配置电流测量单元）；
◆装置具备蓄电池电压均衡功能（需配置蓄电池智能参数传感器）；
◆装置具备蓄电池组绝缘漏液监测功能（需选配绝缘漏液管理单元）；
◆装置内置蓄电池性能分析专家诊断模型，监测单体电池剩余容量（SOC）准确判别电池性能；
◆装置具备自动启动内阻测量功能，测量间隔可设置；
◆装置具备充放电过程自动记录记录功能、充放电数据支持导出功能；
◆每台装置监测总电池数为330节，最大可支持管理3组蓄电池（最大可软分组6组）；
◆具备自动告警功能：具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警超限时自动告警功能，告警阀值可设置；
◆装置具备自检功能，当系统出现故障时，除给出故障信号报警提示外，绝不影响后备电源系统的正常运行，保证系统的可靠性；
◆端口配置：设备配置3对SBUS采集接口，3个RS485接口、1个网络口，支持MODBUS/RTU、MODBUS/TCP协议，通信规约可定制；
◆节点输出：设备配置开出节点；
| 供电电压 | 直流DC：100V~430V 交流：85V~305V （可选配48V供电） |
| 组电压 | 未配备电压模块时组电压由单体电压累计而成,范围0-1000V |
| 组电流测量范围及精度 | 测量范围：0A~1000A，精度：±1%（选配50A,100A,500A,1000A） |
| 环境温度范围及精度 | 测量范围：-25℃～+99.9℃，精度：±1℃ |
| 单体电压测量范围及精度 | 2V型：测量范围：1.5～3.0V，精度：±0.2% |
| 12V型：测量范围：5.8～15V，精度：±0.2% | |
| 单体温度测量范围及精度 | 测量范围：-25至+99.9℃，精度：±1℃ |
| 单体内阻测量范围及精度 | 2V型：测量范围：0～65535uΩ，±2%，分辨率1 uΩ |
| 12V型：测量范围：0～65535uΩ，±2%，分辨率1 uΩ | |
| 监测能力 | 3对SBUS采集，最多接330节 |
| 通信接口 | SBUS采集口3对，网口1个，RS485接口 3个 |
| 通信协议 | 支持MODBUS/RTU、MODBUS/TCP协议 |
| 开出节点 | 1个（无源节点，常开） |
| 耐久性（MTBF ） | 100,000小时 |
| 工作环境温度 | -30℃~+70℃ |
| 大气压力 | 79.5~110kPa |
| 相对湿度 | 5%~90% |
| 产品功耗 | 蓄电池智能参数传感器 2V:≤20mW 12V;≤80mW |
| 电流测量单元 ≤1W | |
| 蓄电池在线监测装置 ≤15W |
