宁夏银川UPS蓄电池在线监控系统解决方案

一、方案概况

目前阀控式铅酸蓄电池在长期运行中,普遍存在蓄电池容量下降过快,使用寿命短,掉站等事故。从目前国内阀控式密封电池的使用情况来看,造成UPS蓄电池容量下降过快、使用寿命缩短的主要原因,应在于其使用环境以及维护监控不到位有关。为解决UPS蓄电池监控和维护的难题,钰鑫电气专门开发出一套针对UPS蓄电池的监控解决方案,该方案能够在线监测蓄电池的运行状态,定时监测每个电池的内阻变化趋势,随时掌握UPS蓄电池的运行状况和发现落后电池。

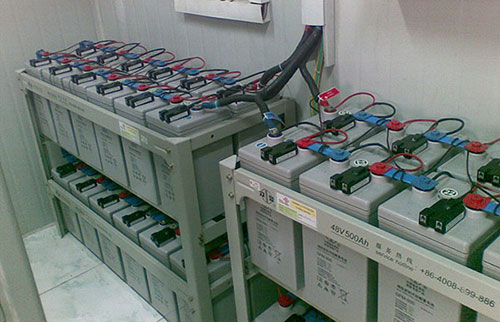

UPS蓄电池监控系统

二、客户需求

1、针对宁夏银川UPS蓄电池监控项目,4台UPS,288节12V蓄电池,要求在线监测蓄电池的电压、温度、内阻、以及整组蓄电池的充放电电流和环境温度。

2、蓄电池内阻用单体蓄电池模块采集的方式,实现蓄电池均衡充电功能。

3、实时监控蓄电池组的健康状态和剩余容量

4、及时预测蓄电池监控状态,提前发现落后电池并进行报警。

三、方案设备选型

序号
设备名称
型号
数量
单位
备注
1 蓄电池监测模块
YX-S121-B
288 一节电池搭配一个
2 电流测量装置
YX-LM
8 一组电池搭配一个
3 蓄电池集中器
YX-M04
4 每台UPS搭配一台

四、UPS蓄电池在线监控系统的功能

1、实现蓄电池单体电压、单体内阻、单体极柱温度的监测

2、实现整组蓄电池充放电电流和环境温度

3、实现蓄电池单体级别被动均衡控制功能

4、提前预估蓄电池的状态,把落后电池的淘汰提前到计划内

5、使得维护工作和设备管理定量化,变被动监管为主动监管

6、避免盲目更换电池,减少电池更换费用

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
