一、方案背景

本方案是针对新华变电站项目客户，蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题，研发设计生产的专门用于监测管理蓄电池的系统，分布式采集蓄电池的电压、电力会、内阻值、温度值，在线实时方式对蓄电池的健康状态进行远程监控，并具备SOH管理、均衡管理功能，实现蓄电池智能化管理。

二、客户需求

1、针对新华变电站项目，2组216只2V蓄电池，在线监测蓄电池电压、温度、内阻、组电压和充放电电流。

2、监控设备应具备触摸显示屏，通过web浏览的方式实时查看所有数据和告警信息。

3、实时监控蓄电池组的健康状态和剩余容量，及时发现落后电池并进行活化除硫。

4、24小时智能维护保障蓄电池，改善人工巡检的繁琐性。

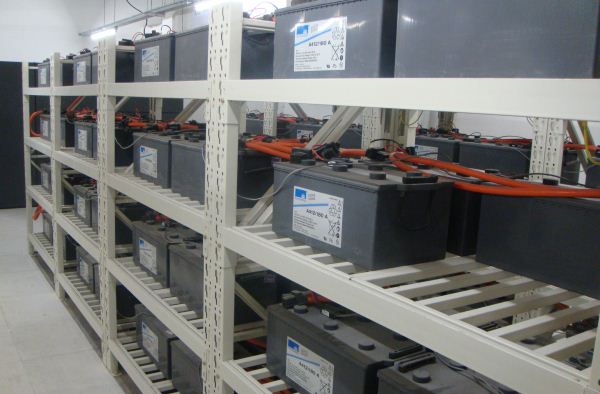

三、方案接线展示

四、组网方案

（1）2组216只2V蓄电池采用钰鑫电气生产的YX-S021蓄电池参数传感器，在线监测每只单体蓄电池的电压、内阻和极柱温度；

（2）总电压电流采用钰鑫电气生产的YX-YLM电压电流测量装置，在线监测每组蓄电池组电压和充放电电流；

（3）管理设备采用钰鑫电气生产YX-M05蓄电池在线监测装置，通过局域网web浏览器方式在线查看数据蓄电池的特性曲线和条形图，也可传送到后台数据库进行存储、分析和处理，显示蓄电池的特性曲线和条形图，对故障蓄电池进行及时预警。

（4）活化除硫设备采用钰鑫电气生产YX-H01蓄电池活化除硫单元，可激化蓄电池极板失效的活性物质促使蓄电池活化，提升落后电池的容量，延长蓄电池使用寿命。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
