YX-C485-B 蓄电池收敛模块

YX-C485-B 蓄电池收敛模块是钰鑫电气针对系统集成商客户蓄电池监控需求研发的,配合蓄电池智能参数传感器 使用的专用产品。本装置采用铝型材外壳,体积小,重量轻,自带 2 个 RJ11 通信接口,支持 485 接口级联通信,主要用于 485 通讯与 SBUS 通讯之间的转化
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池收敛模块

YX-C485-B 通信转换装置是钰鑫电气针对系统集成商客户蓄电池监控需求研发的,配合蓄电池智能参数传感器使用的专用产品。本装置采用铝型材外壳,体积小,重量轻,自带2个RJ11通信接口,支持485接口级联通信,主要用于485通讯与SBUS通讯之间的转化,配合蓄电池参数传感器,可将采集的蓄电池电压、温度、内阻、均衡充电状态等参数,通过RS485接口方式,把蓄电池状态参数上传到上位机或集成商客户数据采集系统。

YX-C485-B 型支持485接口,内置蓄电池参数采集功能,支持标准Modbus是一种串行通信协议,用户可以与通信转换装置通信,一次性获取当前电池组的电压、温度、内阻及当前蓄电池状态等信息,减少第三方的开发接入工作及系统轮询时间。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控配套使用,是实现蓄电池“状态保养”的接入现有系统的理想配件。

通信转换装置优势Product Advantage

  • 双电源设计,供电、通信电源双路供电;

    选用的电力专用电源,质量更稳定;

    高EMC电磁兼容设计,恶劣环境下产品运行更稳定;

    高通信接口耐压设计,复杂通信情况下通信更稳定;

  • 双路SBUS环形通信设计,让通信连接更可靠;

    支持标准485接口输出,方便用户低成本接入系统;

    支持通信协议开放,更快速方便接入集成商现有系统;

    支持通信电路开放,深度支持集成商客户产品开发;

    电力系统高标准保护电路、隔离电路设计;

    免费开放提供调试工具,提高传感器模块接入速度;

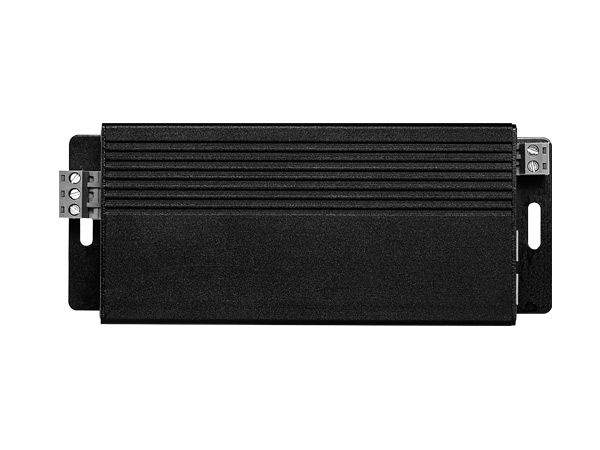

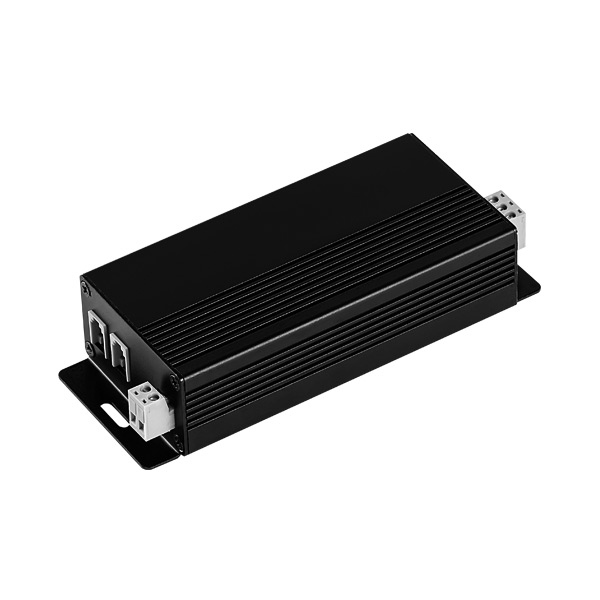

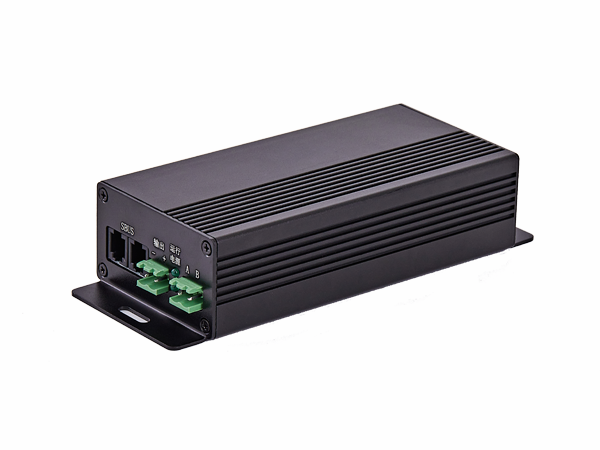

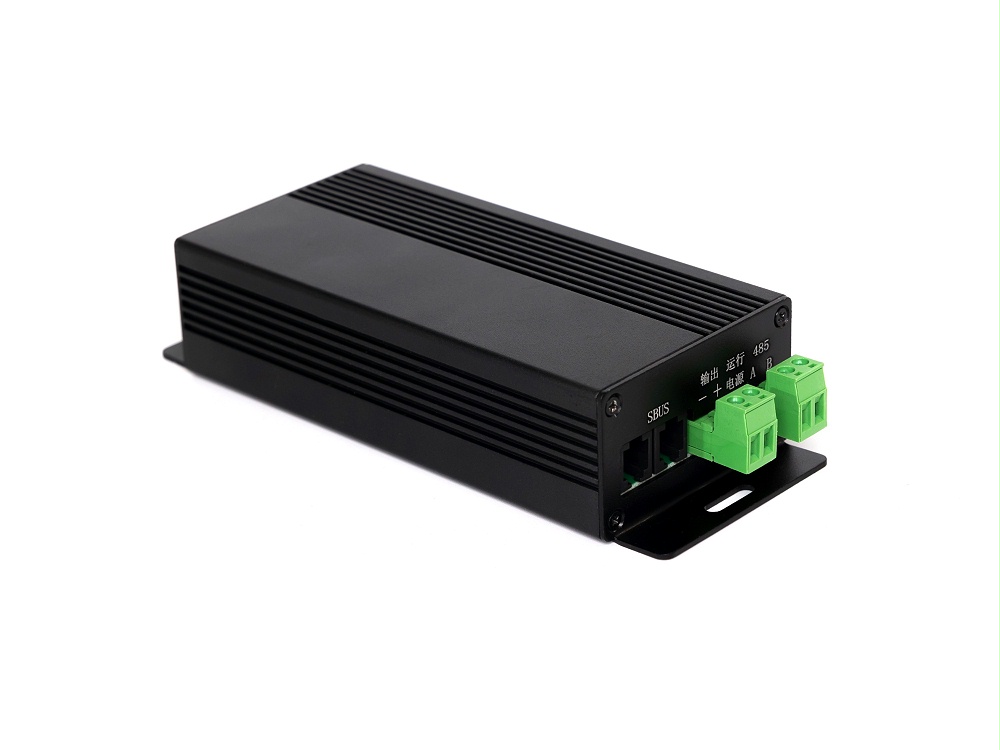

产品展示Product Display

  • 蓄电池收敛模块
  • 蓄电池收敛模块

产品参数Product parameters

装置名称 YX-C485-B 通信转换装置
供电电压 12V-36V、48V、110V、220V等,支持定制电源等级
输入接口 YX-SBUS接口
输入接口数量 2路
输出接口 485接口
输出接口数量 1路
支持蓄电池参数传感器数量 200只(蓄电池传感器地址不重复)
工作温度 -40~75℃
RS485通信速率 9600bps
产品功耗 小于3W
工频耐压(不同回路间) 2000Vrms/min
快速瞬变 A级
外形尺寸mm 198*91*46
固定方式 两侧螺丝紧固

接口图示Interface Icon

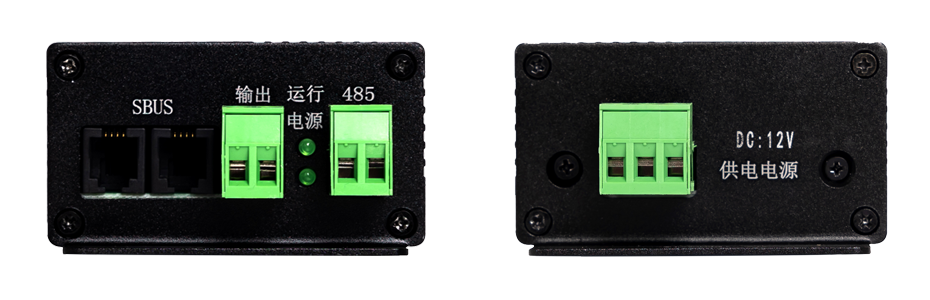

  • 蓄电池通信转换装置接口展示

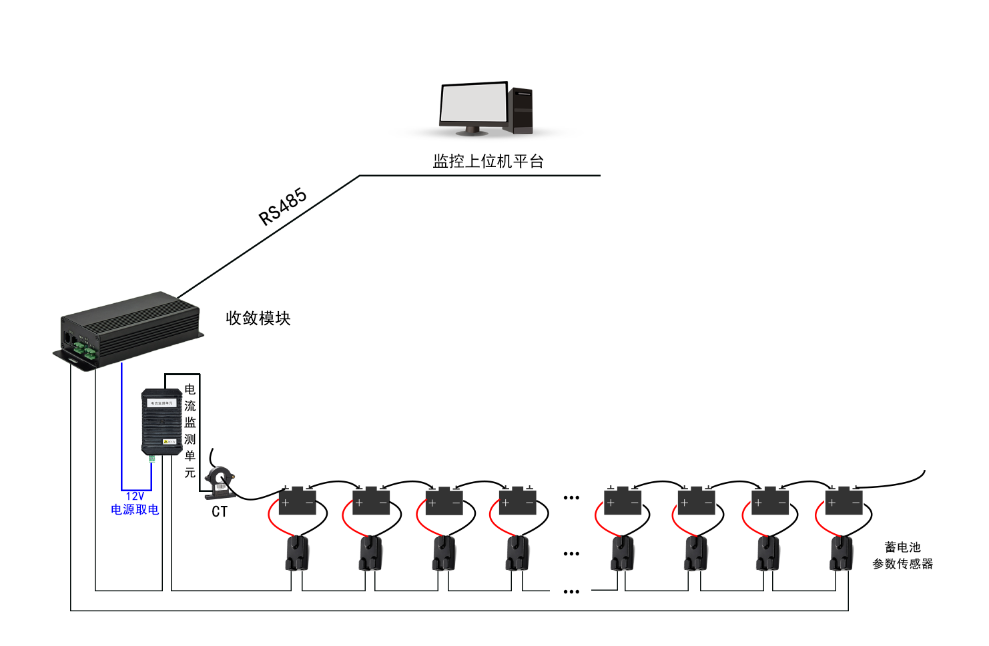

典型应用方案Application scheme

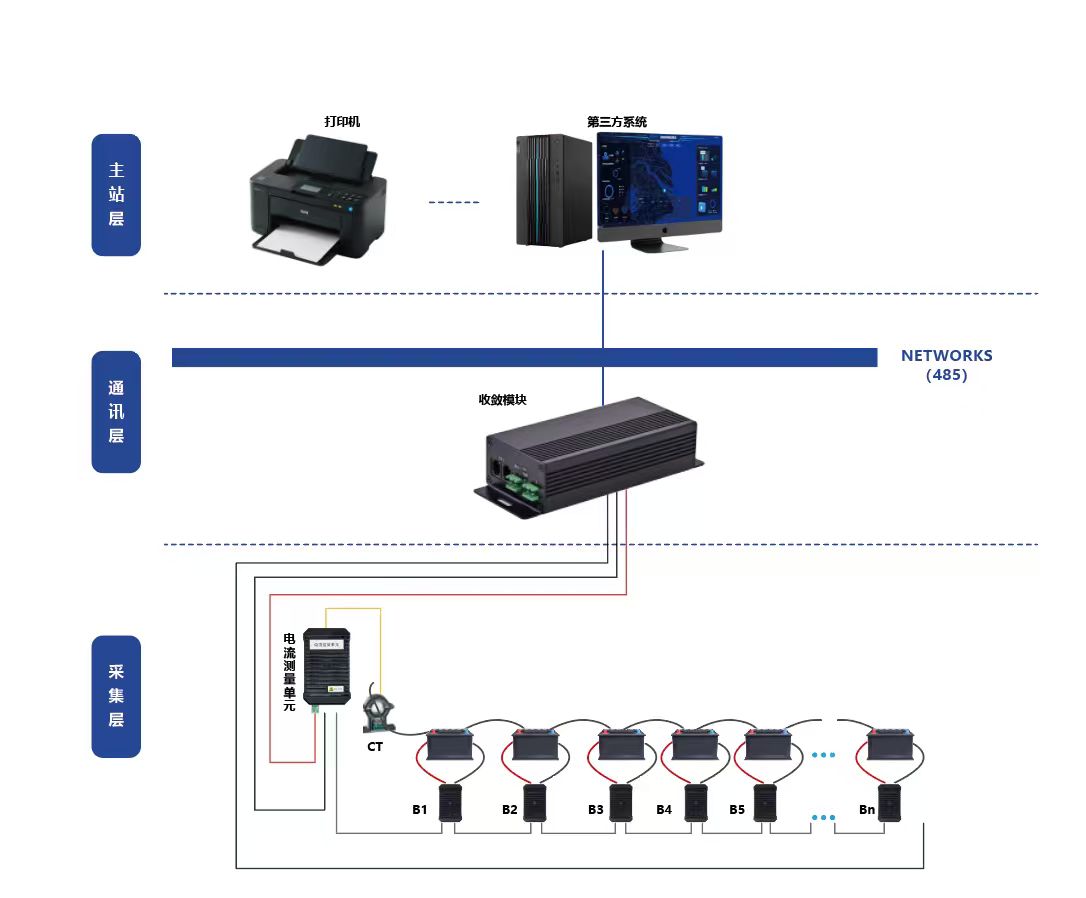

机房动环蓄电池监控接入方案
