YX-XDJC 蓄电池在线监测后台系统

YX-XDJC 蓄电池在线监测后台系统是一套专门用于蓄电池智能参数传感器的蓄电池在线监测管理系统。该系统集站端蓄电池组网络化在线监控、在线维护管理、蓄电池在线养护为一体,实现蓄电池组的在线监测、电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记蓄录电池性能变化趋势等功能。
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监测系统后台系统

YX-XDJC 蓄电池在线监测系统是钰鑫公司利用自主开发的蓄电池监测技术与互联网通信技术,开发的一套专门用于蓄电池智能参数传感器的蓄电池在线监测管理系统。

该系统集站端蓄电池组网络化在线监控、在线维护管理、蓄电池在线养护为一体,实现蓄电池组的在线监测、电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记蓄电池性能变化趋势等功能。为后备电源蓄电池管理者提供了一个方便、安全、简捷、不限时、不限地的全方位监控维护系统。

本系统平均无故障时间(MTBF)15年。质量稳定可靠,是蓄电池监控维护的理想选择。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池在线监测的理想配件。

蓄电池监测过程中困扰用户的问题Question

1、鼓包电池变形鼓包、甚至出现泄露,火灾
2、寿命一年出现劣化;五年劣化严重;寿命很少达到标称
3、性能无法及时了解内阻,剩余容量
4、补偿没有根据环境温度,对浮冲电压相应补偿,补偿系数大约在3-5mv/℃,这是无法达到设计寿命的原因之一。
5、初检采购后缺乏权威的第三方进行验证。
6、劣化实际使用中没有有效的管理、维护手段。蓄电池组在劣化早期,不能够及时发现,劣化积累加剧,导致蓄电池组过早报废
7、误导认为“免维护”就是不需要维护。没有采取有效的管理和维护。这是蓄电池组存在众多隐患的原因之一。

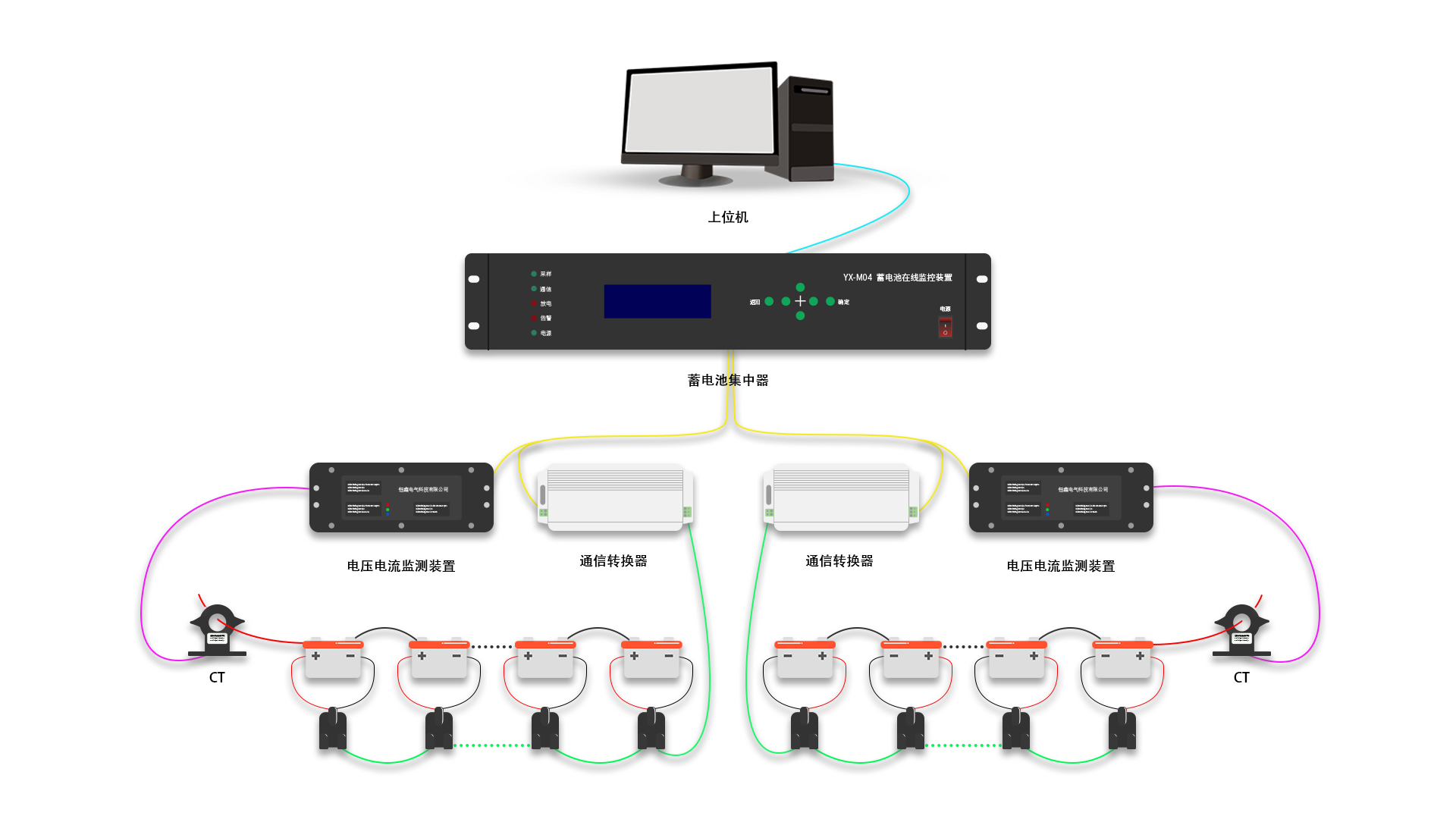

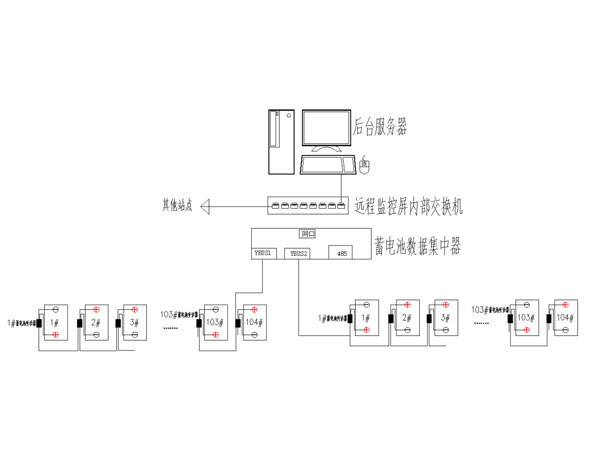

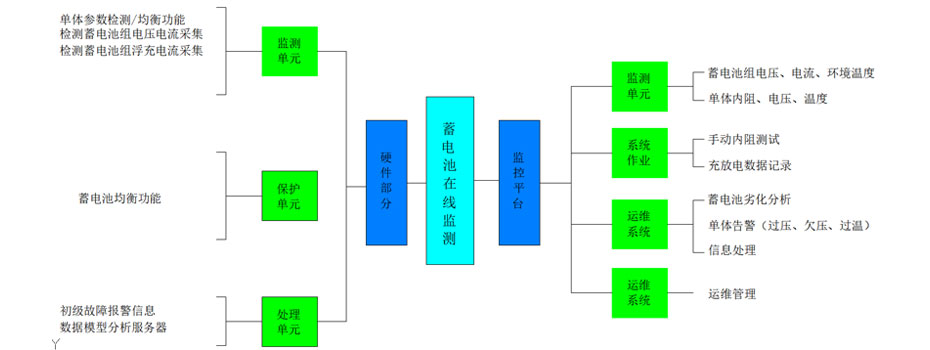

功能结构图Structural diagram

蓄电池在线监测系统后台系统

五、实现功能Product Display

浏览数据功能:采用B/S结构,可通过IE浏览器浏览数据,并能够以表格、图形等多种形式直观显示运行数据,可剔除无用的历史数据,提高数据的有效性。

数据采集处理功能:数据服务器能够接收各个模块的数据,并对数据加以分析处理,保存到数据库中。具有自动监控、显示和记录蓄电池组电压、充放电电流、蓄电池单体电压、单体温度,环境温度、蓄电池单体内阻功能。

画面显示及指示功能:数据服务器可显示直流系统图,并能够以表格、图形等多种形式直观显示运行数据。发光二极管指示告警、通信和运行状态,根据设定值实时报警,输出两个硬接点,一个用于危急性报警,一个用于维护性报警。

报警功能:系统具备各监测量的异常告警。自动判断蓄电池开路、蓄电池短路状态并告警。具备遥测越限报警、遥信变位报警、远程维护故障告警等。报警记录包含限值、报警参数、报警时间、日期以及报警值时段内的峰值,当有警报发生时,系统自动通过传呼机或传真通知责任人。

自检功能:当装置自身发生通讯或其他硬件故障时显示故障状态并产生声光告警信号。同时将故障信息上传至远程监控主机。

浏览功能:数据服务器具备浏览功能,在浏览页面上能显示运行数据,进行远程操作,并具备权限分级及密码保护功能。

遥控功能:数据服务器能够控制变电站内的监控装置。

历史数据存储与管理管理功能:可以存储监测数据及完整的充放电数据,将直流系统中的重要参数,包括蓄电池单体内阻、单体电压、正负母线对地电压、正负母线对地电阻、各支路对地电阻、交流窜入录波等参数进行全寿命保存,供维护人员查阅。数据服务器提供多种查询手段,并以表格或图形方式显示数据。能通过USB接口方便用户读取储存的各种数据。

用户管理功能:数据服务器具有用户管理功能,可增加或删除管理人员名单、管理权限设置等,应提供不同的管理权限,可分为系统管理员、操作人员、一般浏览人员等级别,确保系统的安全运行,带分级登录、权限控制功能

报表及打印功能:系统可生成并打印各种统计报表,支持模板输出。所有历史记录可以导出,通过专用的软件进行显示、编辑及打印。支持以下形式报告:

单体电池电压、内阻、温度,总电压、总电流等全时段数据报告,支持图形与表格两种形式。

报警信息总览与查询报表,包括报警条件、时间等信息,以表格形式出具报告。

单体电池越限事件报告(各种限制可设定),以表格形式出具报告。

放电报告,电池组电压与时间数据报告(图形和表格两种形式),单体电压与时间数据报告(图形和表格两种形式),放电报告总览(放电时间点、时间段概要信息,表格形式)。

温度对比报告,单体温度与环境温度与时间数据报告,图形和表格形式。

电池组和电池串及监视器状态的综合概要报告,所有电池组和监视器详细综合报告,任一超限参数绘制曲线趋势图。

时钟同步功能:数据服务器具有时钟同步功能,统一整个监控系统的时间。

远程服务功能:可通过TCP/IP网络通信口与远程监控总系统通讯,装置IP地址根据需要可进行任意修改。可在远程计算机上显示所有电池参数的实时数,提供与报警阈值相关的电池参数单个对应图形。远程连接或现场连接时,更改任何参数均具有密码保护功能。

重要数据读取功能:系统可提供并维持完整和实时的放电记录,同时显示动态在线的电池组电压、各个单体电压、电池串电流和环境温度和单体蓄电池温度。同时可提供电池组电压、单体电压和电流对于时间的图示,用于对放电过程的回放。

数据读取和存储:系统能通过网络将数据传送到远方监测中心的计算机,并可用RS-232通信方式到现场用计算机读取数据。

告警屏蔽功能:系统装置具有故障电池屏蔽功能。

远程修改功能:能远程硬件设备进行运行参数修改和同步。

第三方平台接入功能:带二次开发接口及协议,可集成至动环系统或者其他三方监控平台

系统界面展示System Interface

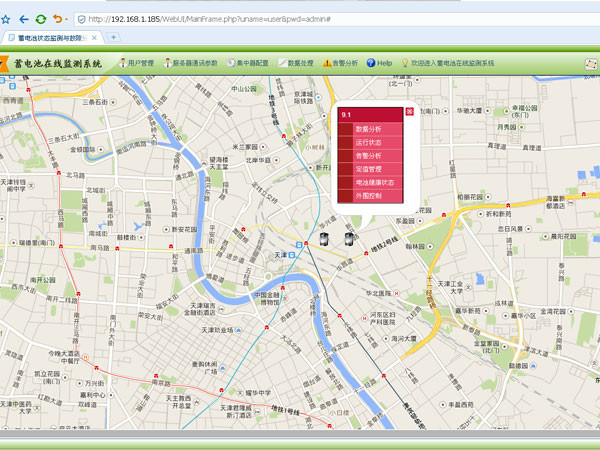

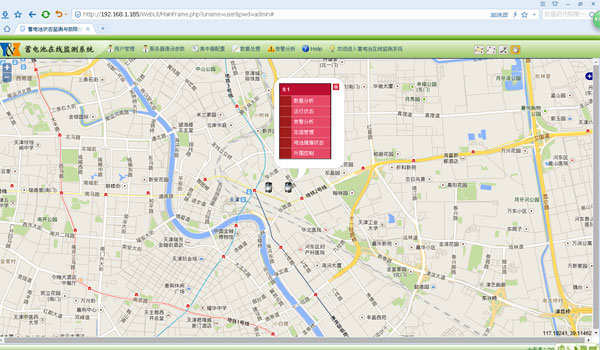

  • 主界面主界面

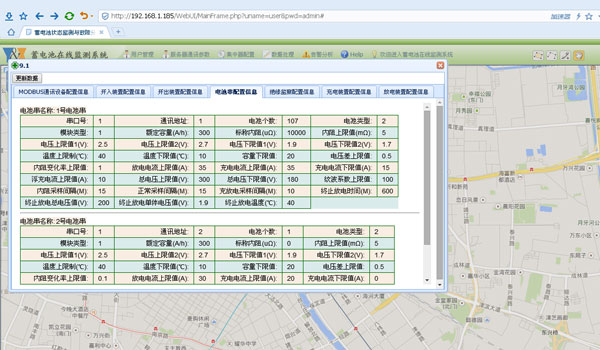

  • 定值管理界面定值管理界面

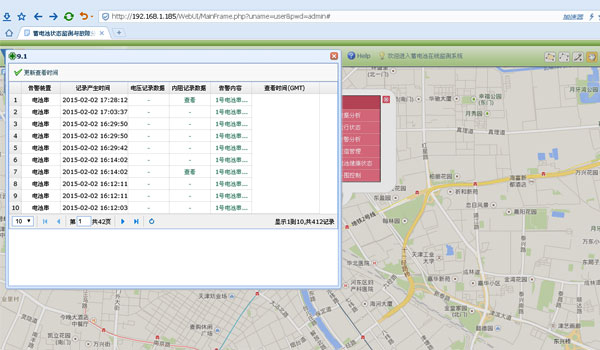

  • 告警分析界面告警分析界面

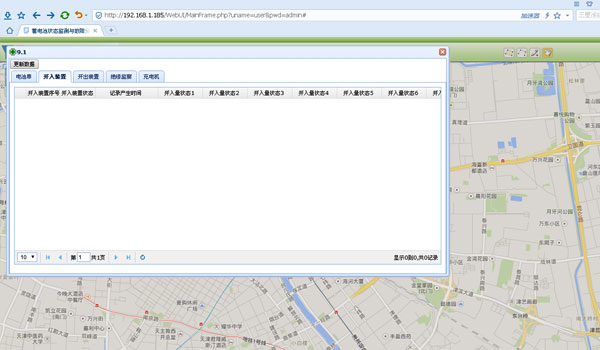

  • 外围控制界面外围控制界面

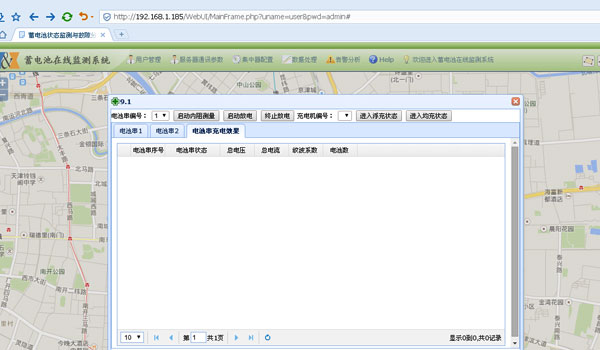

  • 运行状态界面运行状态界面

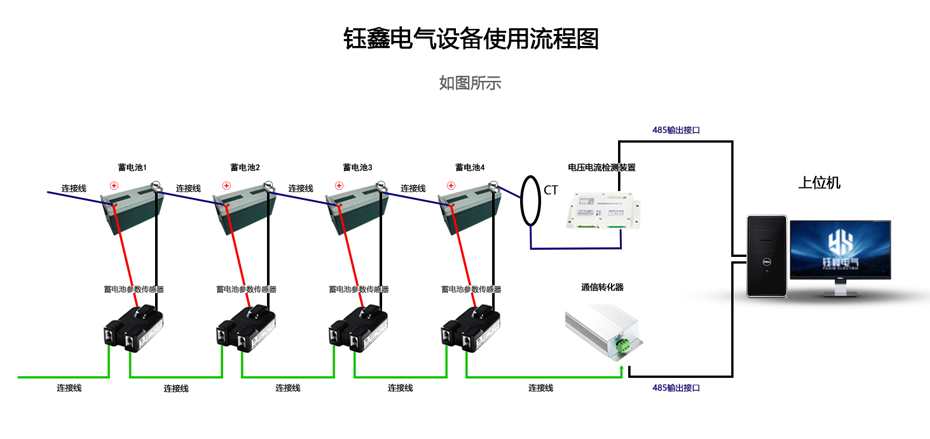

典型应用方案Application scheme

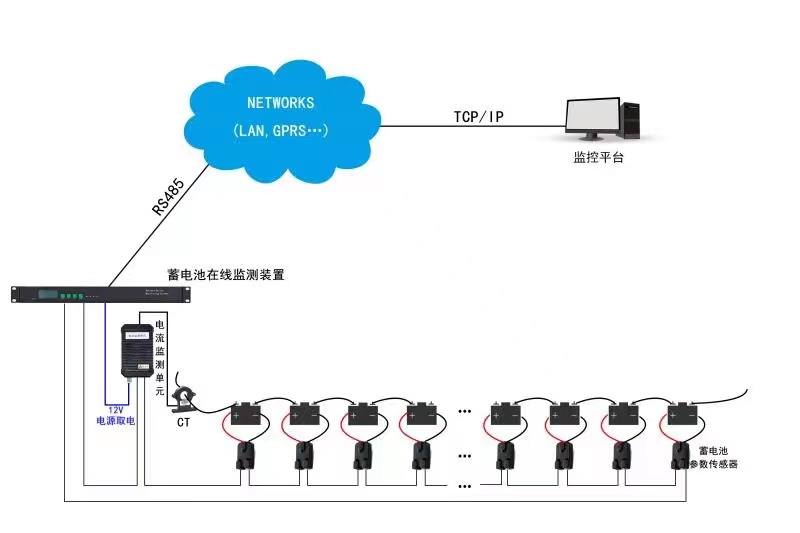

机房动环蓄电池监控接入方案
