  • YX-YLM 电压电流测量装置

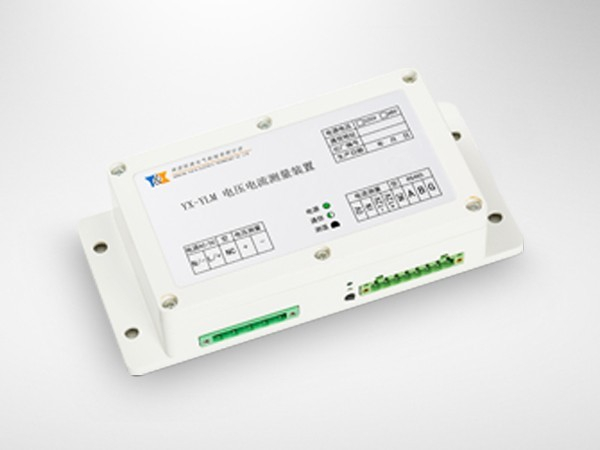

YX-YLM 电压电流测量装置

YX-YLM电压电流测量装置是钰鑫电气针对蓄电池在线监测系统的具体需求而开发的蓄电池组监测专用产品。适用于48V、110V、220V直流系统电压和电流的测量,同时可测现场环境温度,本装置电源和电压测量回路具有防反接、过压、过流保护
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

电压电流测量装置

YX-YLM电压电流测量装置是钰鑫电气针对蓄电池在线监测系统的具体需求而开发的蓄电池组监测专用产品。

本装置适用于48V、110V、220V直流系统电压和电流的测量,同时可测现场环境温度,本装置电源和电压测量回路具有防反接、过压、过流保护;外壳采用非金属,进一步降低了现场使用时可能发生的安全隐患;支持RS485总线传输,采用modbus通信协议。是实现对蓄电池组电压、充放电电流、环境温度监测的必备配件。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的优选配件。

YX-YLM 电压电流测量装置功能Function

蓄电池组电压监测
蓄电池组充放电电流监测
蓄电池组浮冲电流监测
机房环境温度监测
蓄电池监控后台接入功能

产品优势Product Advantage

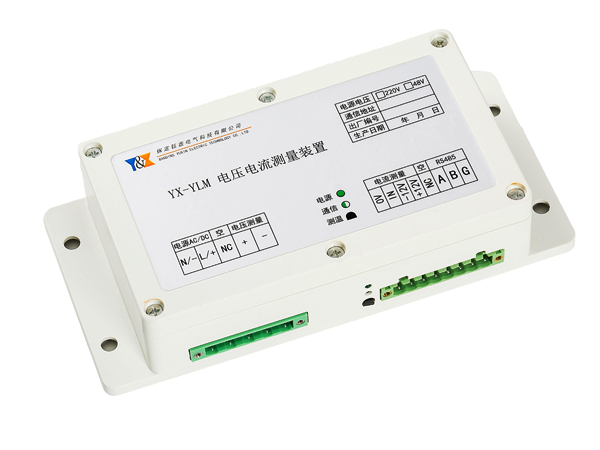

  • 电压电流测量装置.png

    宽电压供电设计,提高系统适应性;

    电力专用电源设计;

    产品供电、通信隔离技术;

    高EMC电磁兼容设计,恶劣环境下产品运行更稳定;

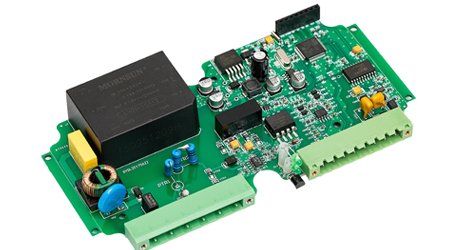

  • 电压电流测量装置.png

    高通信接口耐压设计,复杂通信情况下通信更稳定;

    通信协议免费开放,更快速方便接入集成商现有系统;

    免费开放提供调试工具,提高系统接入调试效率;

产品展示Product Display

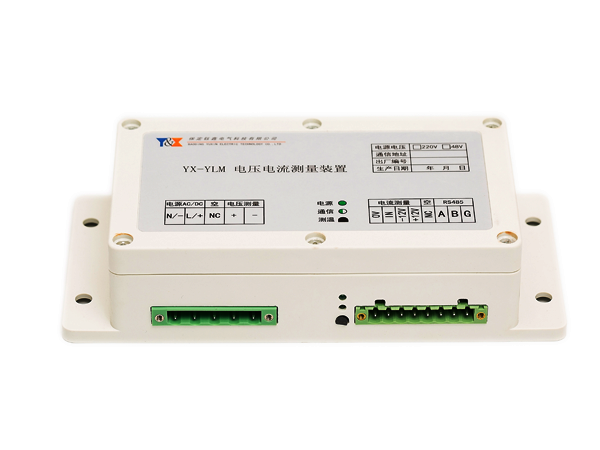

  • 电压电流测量装置.png

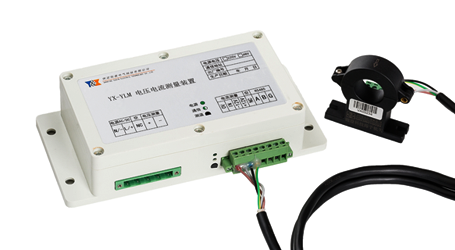

  • 电压电流测量装置.png

产品参数Product parameters

装置名称 YX-YLM 电压电流测量装置
供电电压 85~264VAC,100~370VDC或36~75VDC
电压测量范围(可定制) 0~270V DC
电压测量精度 0.1%
电流测量范围(可定制) -100A ~ +100A DC
电流测量精度 1%
温度测量范围 -55~+125℃
温度测量精度 ±0.5℃
工作温度 -10~80℃
RS485通信速率 4800~115200 bps
支持RS485节点数 256
工频耐压(不同回路间) 2000Vrms/min
快速瞬变 A级
外形尺寸mm 198*91*46
固定方式 两侧螺丝紧固

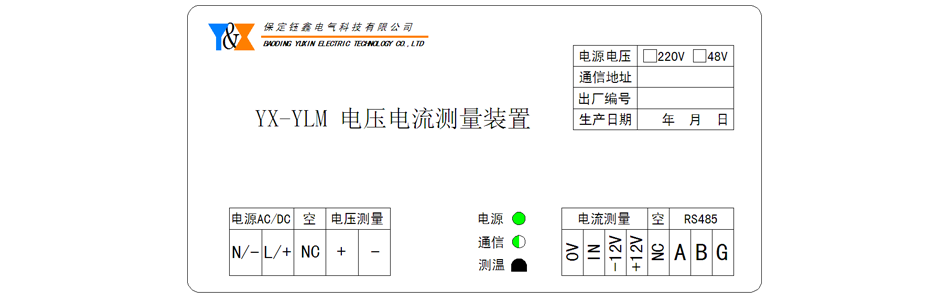

接口图示Interface Icon

电压电流测量装置

电源AC/DC:连接供电电源,交直流两用;
空:该端子为空端子,内部没有电气连接。
电压测试:待测直流电压输入端;

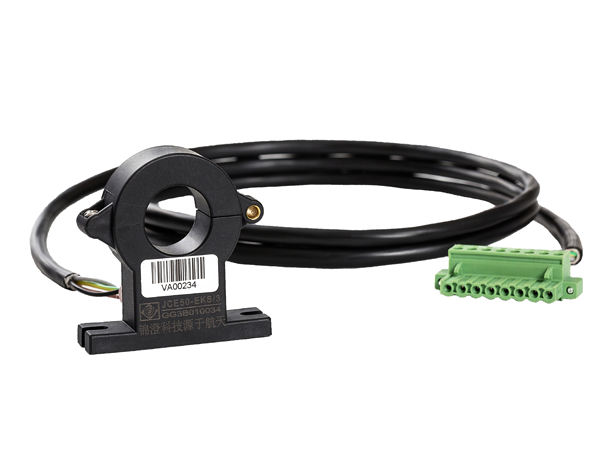

电流测量:连接外置直流霍尔电流传感器;
RS485:连接485总线;
电源指示灯:上电常亮;
通信指示灯:通信时闪烁;
测温探头:用来测量环境温度;

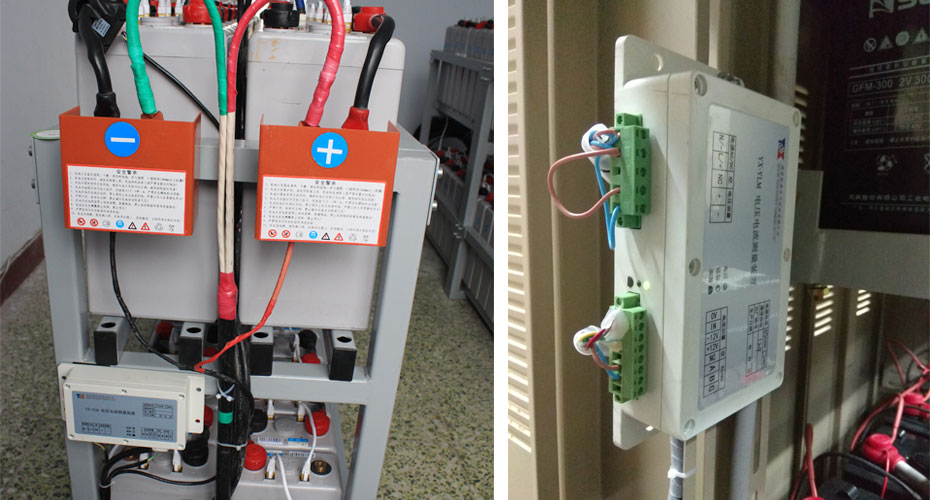

安装实例Installation examples

  • 电压电流测量装置

典型应用方案Application scheme

机房动环蓄电池监控接入方案
