  • YX-M11 蓄电池在线监控装置

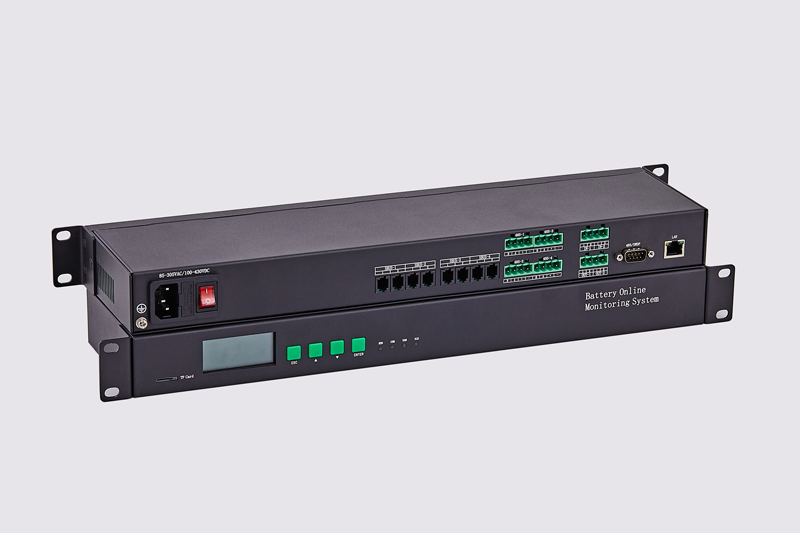

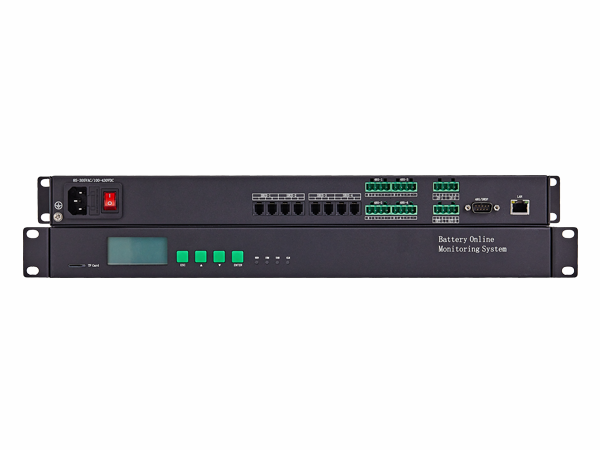

YX-M11 蓄电池在线监控装置

YX-M11蓄电池在线监测装置是我公司针对后备电源系统蓄电池在线监控推出的高新技术产品。它采用新一代ARM处理器,配合蓄电池智能参数传感器,具有采集蓄电池单体电压、极柱温度、单体内阻等实时蓄电池运行参数
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监控装置

YX-M11蓄电池在线监测装置是我公司针对后备电源系统蓄电池在线监控推出的高新技术产品。它采用新一代ARM处理器,配合蓄电池智能参数传感器,具有采集蓄电池单体电压、极柱温度、单体内阻等实时蓄电池运行参数,实现均衡充电、除硫活化功能,采集监测整组蓄电池的组电压和充放电电流,同时预测蓄电池的剩余容量(SOC)并可通过网络、485接口把采集到的蓄电池参数上传到服务器或者第三方系统,实现蓄电池运行状态的实时监控。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池智能参数传感器实现蓄电池“状态保养”的优选配件。

产品优势PRODUCT ADVANTAGE

采用Cortex-M4内核处理器,搭配μcos-II操作系统,运算性能更加强劲;
2.3寸LCD中文显示屏,蓄电池实时状态就地显示;
支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入;
宽电压双电源设计,产品供电、通信隔离供电,运行更安全;
电力系统高标准供电电路、隔离电路设计;
进口高精度测量芯片,高精准度设计;
高EMC电磁兼容设计,恶劣环境下产品运行更稳定;
高通信接口耐压设计,复杂通信情况下通信更稳定;
通信协议免费开放,更快速方便接入集成商现有系统;
免费开放提供调试工具,提高系统接入调试效率;
装置内置“看门狗”电路,无论出现何种异常,系统均可自动恢复。
产品通过开普试验室认定;
长期无故障稳定运行设计,MTBF大于100,000小时;

YX-M11 蓄电池在线监控功能FUNCTION

  • 装置可在线自动监测单体电池电压、单体内阻、极柱温度功能(需配置蓄电池智能参数传感器);

    装置可在线自动检测电池组电压、充放电电流、浮充电流、环境温度功能(需配置组电流采集单元);

    装置具备蓄电池在线均衡功能(需配置蓄电池智能参数传感器);

    装置具备蓄电池在线除硫活化功能(需配置蓄电池活化单元使用);

    装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能;

    装置内置蓄电池性能分析专家诊断模型,监测单体电池剩余容量(SOC)准确判别电池性能,并给出各电池的维护建议;

    装置具备自动启动内阻测量功能,测量间隔可设置;

    装置具备充放电过程自动记录记录功能、充放电数据支持导出功能;

    装置设备自带点阵LCD显示与设置按键功能;

  • 装置具备故障电池退出功能,该功能设置电池编号后,该电池只显示相关数据,但不做告警判断和提示;

    数据的导入导出功能;

    每台装置监测总电池数为1000节,可支持管理6组蓄电池;

    具备自动告警功能:具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警超限时自动告警功能,告警阀值可设置。告警发生时设备红色告警灯亮、干接点闭合,可通过设备查询具体告警内容;

    装置具备自检功能,当系统出现故障时,除给出故障信号报警提示外,不影响后备电源系统的正常运行,保证系统的可靠性;

    端口配置:设备配置4对SBUS采集接口,4个RS485接口、1个对上位机的485接口,1个网络口,支持MODBUS/RTU、MODBUS/TCP、TCP/IP协议,通信规约可定制;

    节点输出:设备配置两个开出点,两个开入点

产品参数Product parameters

工作电压 直流DC:100V~430V(默认)
交流:85V~305V
组电压 未配备电压模块时组电压由单体电压累计而成
组电流测量范围及精度 测量范围:0A~1000A,精度:±0.5%(默认,其他范围可定制)
环境温度范围及精度 测量范围:-5℃~+99.9℃,精度:±1℃
单体电压测量范围及精度 2V型:测量范围:1.5~2.5V,精度:±(0.2%+1mV)
12V型:测量范围:4.8~15V,精度:±(0.2%+10mV)
单体温度测量范围及精度 测量范围:-25至+80℃,精度:±0.5℃
单体内阻测量范围及精度 2V型:测量范围:50~250000uΩ,±(2%+3 uΩ),分辨率1 uΩ
12V型:测量范围:50~250000uΩ,±(2%+10uΩ),分辨率1 uΩ
监测能力 4对SBUS采集每对可接250节,可软分成6组。
通信接口 SBUS采集口4对,网口1个,RS485接口 4个,485上位机接口1个
通信协议 支持MODBUS/RTU、MODBUS/TCP、TCP/IP协议
失电告警节点 1个(无源节点,常开)
开出节点 1个(无源节点,常开)
绝缘耐压 2000VAC
耐久性(MTBF ) 100,000小时
时钟误差 ≤1s/24h
功 耗 ≤15W
工作环境温度 -30℃~+70℃
大气压力 79.5~110kPa
相对湿度 5%~90%

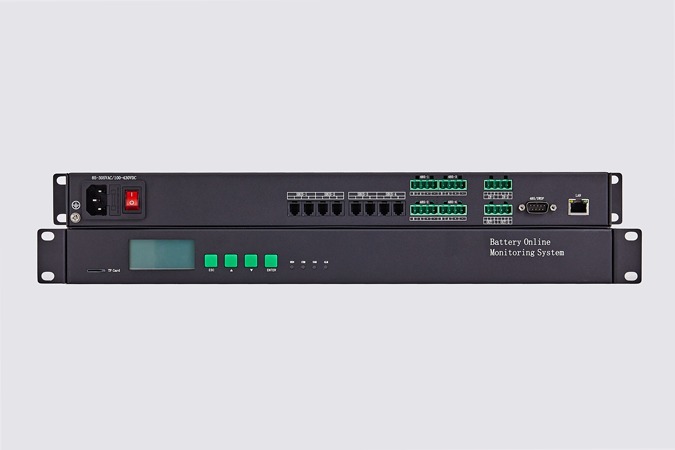

接口图示Interface Icon

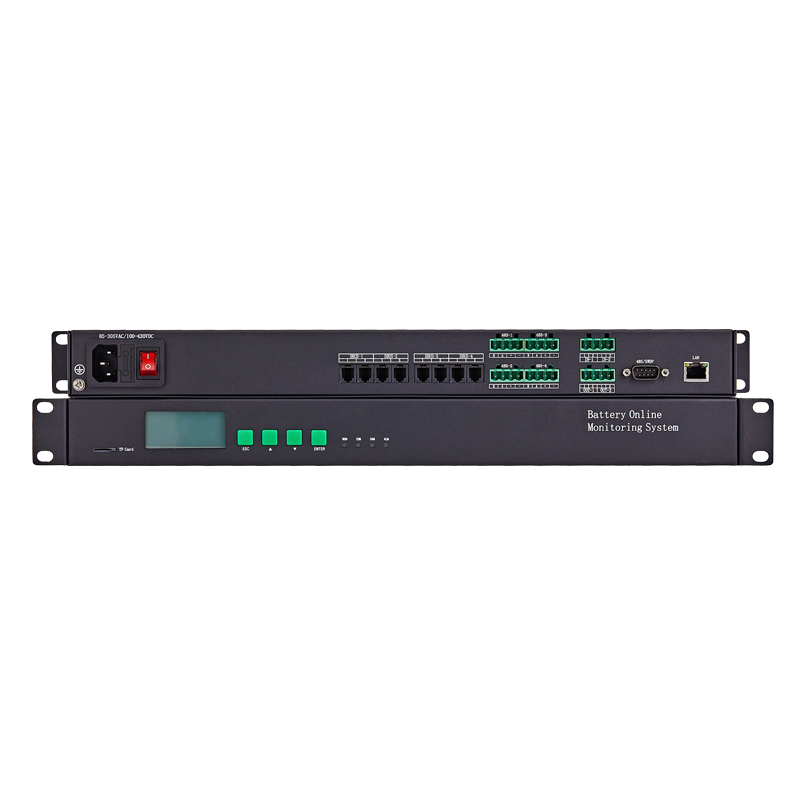

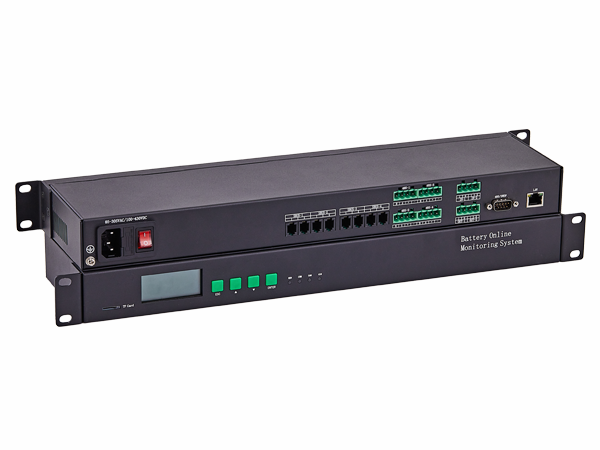

蓄电池在线监控装置
