一、项目概况

山西某新能源公司主要负责风电、光伏等新能源项目开发建设运营工作。公司所辖东马坊、段家堡、太平庄、黑家庄、峨岭、境石、韩庄、武家山、响风岭共9座风电场，现有28组直流蓄电池组仅配置传统蓄电池巡检仪，只能监测电压，无法监测内阻，不能实时掌握蓄电池健康状态，存在劣化失效、直流失电风险。为满足国家能源局《防止电力生产事故的二十五项重点要求》（2023版）22.2.6.11条款要求。新建或改造后的直流电源系统应具有蓄电池内阻监测功能，不满足要求的应逐步进行改造。为提升直流系统供电可靠性，现开展9座场站直流系统加装 蓄电池内阻在线监测装置改造工作。

二、客户需求

电池巡检：可监测所有电池电压、内阻、温度等信息参数，超过预警设定值时，能发出报警信号。

显示功能：蓄电池在线监控装置采用彩色触摸屏，可方便设置参数和查询信息。

故障报警：具备防测试反接保护、限流保护及告警等功能。

事件记录：存储历史故障、告警记录，断电数据不丢失，自动判断电池健康状态（SOH）。

三、方案配置

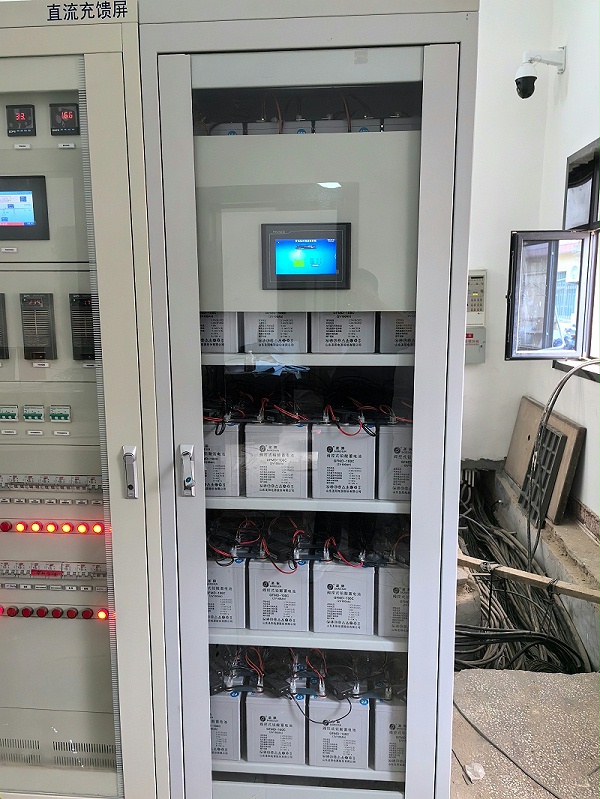

通过对220V直流系统、48V直流系统加装蓄电池在线监测装置及蓄电池内阻监测模块，实现蓄电池内阻实时在线监测。蓄电池内阻监测模块安装于蓄电池单体侧面，电源接头接入单体正负极，经通讯口级联形成S-bus总线，通过RS232接口接入蓄电池监控模块，实现数据上传、集中监视、异常告警。

具体工作内容：

1 . 现场勘查，确认设备安装位置、供电方式、布线路由及系统原理；

2 . 方案设计，出具安装位置、供电方案、通讯接入方案、布线方案；

3 . 设备供货、安装、固定、接线、布线；

4 . 蓄电池组安全停电，完成每节蓄电池内阻传感器安装；

5 . 系统调试、精度校验、通讯联调、告警功能验证；

6 . 72小时连续试运行、验收移交、资料交付。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
