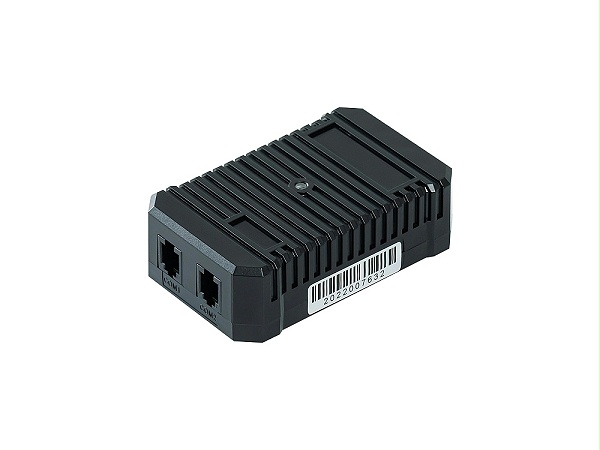

YX-S021-B 蓄电池智能参数传感器（电池供电型）是一款集成了先进测量技术、数据采集与通信功能于一体的高精度智能设备，可同时测量每节电池的电压、内阻和温度。该传感器广泛应用于数据中心、通信基站、电力系统、轨道交通、金融、医疗及不间断电源（UPS）等关键领域的后备电源系统，是实现蓄电池预警式维护、提升系统可靠性、降低运维成本的核心部件。
◆电池电压：监测每节电池的实时端电压。
◆电池内阻：监测每节电池的内部电阻，是判断电池健康状态和性能劣化的最关键指标。
◆电池温度：监测电池负极极柱温度，用于过热预警。
◆电池均衡：采用被动均衡原理，有效提升电池组的一致性。
电压测量采用16位高精度AD，测量精度高。
温度测量采用NTC热敏电阻，测量负极极柱温度，更精准。
内阻测量采用开尔文四线法和脉动直流放电技术来实现。
具备双重保护：反接保护，光电隔离；
高标准硬件设计，抗电磁干扰性强。
低功耗设计，吸收电流极小。
高集成设计，大幅减少外围器件，故障率低。
| 单体电压测量范围及精度 | 测量范围：1.5～3.0V，精度：±0.1% |
| 单体温度测量范围及精度 | 测量范围：-25至+80℃，精度：±1℃ |
| 单体内阻测量范围及精度（重复测量一致性） | 测量范围：0～250000uΩ，±2%，分辨率1 uΩ |
| 内阻测量原理 | 脉动直流放电 |
| 内阻测量放电电流 | 小于2A |
| 通信协议 | EB90 |
| 产品尺寸 | 80mm*50mm*26mm |
| 功耗 | ≤20mW |
| 安装方式 | 背部粘贴 |
| 名称 | 型号 | 规格 |
| 蓄电池智能参数传感器 | YX-S021-B | 适用于2V单体电池 |
| 常用通信线 | YX-C30 | 四芯通讯线 长度：30CM |
| YX-C50 | 四芯通讯线 长度：50CM | |
| 常用电源线 | YX-T211030 | 测量线，标配长度：30CM |
| YX-T211050 | 测量线，标配长度：50CM | |
| U型端子 | YX-U10 | 适用于电池极柱φ10的电池 |
