一、方案背景

随着通信产业的快速发展，基站数量也越来越多，阀控式密封蓄电池作为保证基站供电的重要设备。从阀控式密封蓄电池产品结构、产品性能、基站蓄电池使用过程现场勘察情况等综合因素来看，阀控式密封蓄电池在正常情况下使用1～4年后，其容量下降应不会这么快，造成基站蓄电池容量下降过快、使用寿命缩短的主要原因应在于其基站使用环境以及维护监控不到位有关。为此钰鑫电气专门针对湖北某基站蓄电池监测项目，研发出一套通信基站蓄电池在线监测系统，系统可以在线监测每节蓄电池的电压、温度、内阻。实现对蓄电池的准确预测，提前发现劣化蓄电池，并通过短信、声光等多种方式进行告警。

二、客户需求

1、针对通信基站蓄电池监测项目，现有2组48节2V蓄电池，在线监测单体电池的电压、温度、内阻。

2、实时监控蓄电池的运行状态，及时发现落后电池并进行预警。

3、通过通信转换装置接入到用户现有的监控系统，实时查看所有数据和告警信息的功能。

三、通信基站蓄电池在线监测方案连接图

四、方案详细描述

1、采用单体蓄电池监测模块

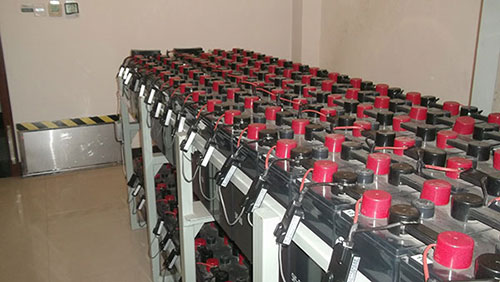

每块蓄电池单独配一个蓄电池监测模块，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池监测模块可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

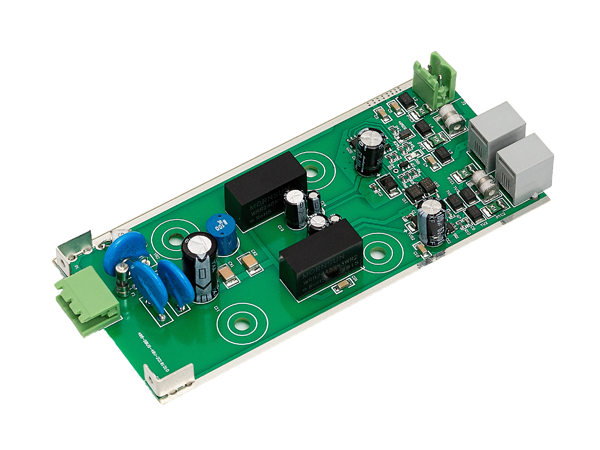

2、485通信转换装置

每串蓄电池都有一个485通信转换装置，用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号，上传到用户现有的监控系统中。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
