蓄电池监测模块
  • 蓄电池监测模块

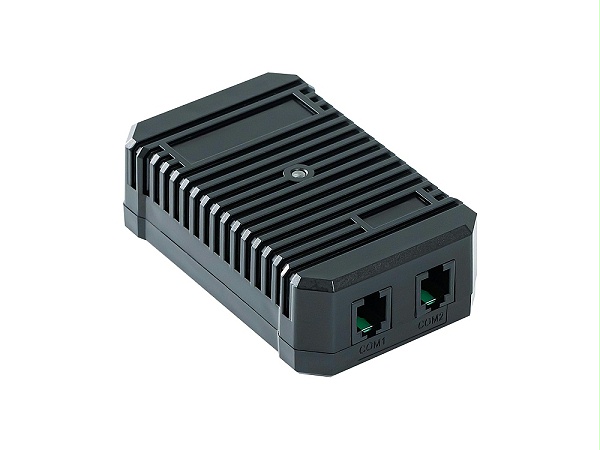

YX-S蓄电池监测模块单体型
YX-S蓄电池监测模块单体是基于蓄电池单体且以小直流放电方法测量蓄电池内阻的模块,还可同时测量单体蓄电池的单体电压、单体内阻及单体极柱温度,同时可实现蓄电池的均衡充电功能。
产品简介 / Introduction

产品简介Product Profile

钰鑫电气

钰鑫YX-S蓄电池监测模块单体是基于蓄电池单体且以小直流放电方法测量蓄电池内阻的模块,还可同时测量单体蓄电池的单体电压、单体内阻及单体极柱温度,同时可实现蓄电池的均衡充电功能。

蓄电池监测模块专门为阀控式密封铅酸蓄电池、锂电、凝胶或固体电池进行在线监测而开发研制。蓄电池智能传感器自带2个RJ11通信接口,可级联通信,经过通信转换器以485接口方式接入用户现有系统。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是实现蓄电池“状态保养”的优选传感器模块。

产品优势Product Advantage

  • 高设计标准

    高测量精度设计,传感器采用进口24位AD数据采集;

    高EMC电磁兼容设计,恶劣环境下产品运行更稳定;

    高通信接口耐压设计,复杂通信情况下通信更稳定;

    高认证标准,产品通过中国计量科学研究院NIM、许继实验室、SGS ROTH三大实验室认定;

  • 高精准度

    电压精度高:±0.2%

    内阻精度高:±2%(分辨率1uΩ)

    温度精度高:±0.5℃

    均衡充电功能均衡压差≤50mV(创新被动均衡方式)

  • 高安全性

    2A小电流直流放电技术,更安全

    电力系统高标准保护电路、隔离电路设计

    测量蓄电池极柱温度,更好体现蓄电池“体温”状态

  • 高开放性

    通信协议免费开放,更快速方便接入集成商现有系统

    上位机通信电路免费开放,降低接入费用,帮助客户完善自身产品

    免费开放提供调试工具,提高传感器模块接入速度

产品展示Product Display

  • 钰鑫电气
  • 钰鑫电气
  • 钰鑫电气
  • 钰鑫电气

产品参数Product parameters

电压测量范围 2V型:1.5V ~ 3V;12V型:10.5V ~ 15 V
电压精度 ±0.5%
温度测量范围 -25℃ ~ +80℃
温度测量误差 ±0.5℃
内阻测量范围 0.01 ~ 300 mΩ
内阻重复测量误差 ±2%
浮充电压均衡 被动方式;均衡压差≤50mV
功耗 2V型:100mw; 12V型:200mw

安装实例Installation examples
