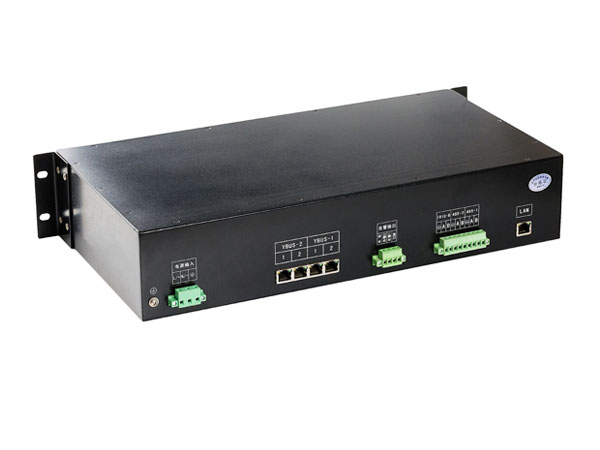

  • 蓄电池在线监控装置

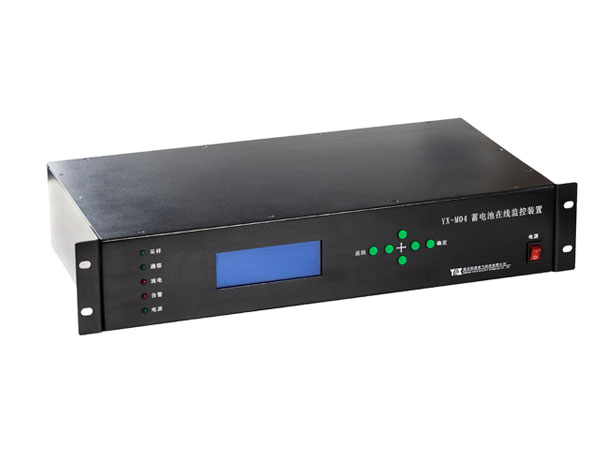

  • 蓄电池在线监控装置

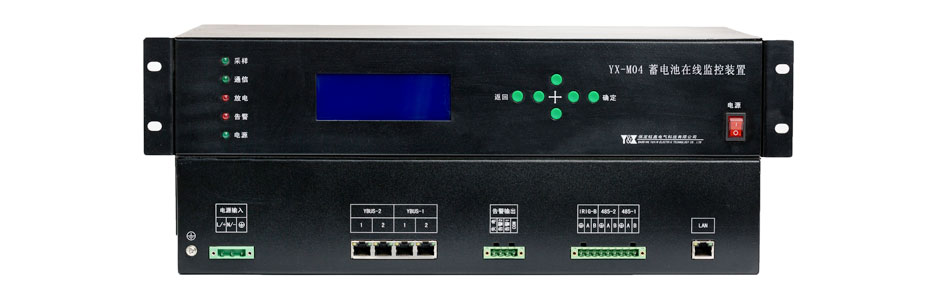

  • 蓄电池在线监控装置

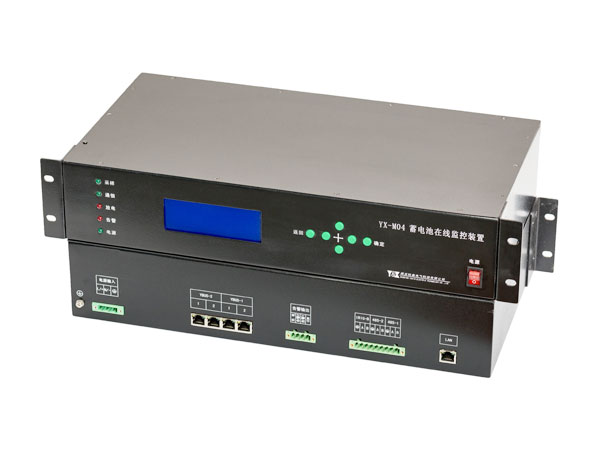

YX-M04 蓄电池在线监控装置

YX-M04蓄电池在线监控装置是基于保定钰鑫电气生产的蓄电池智能参数传感器,应用前卫的网络通信及蓄电池检测技术实现对蓄电池组的实时巡检,可实现定时对每只单体电池的单体电压、单体内阻、单体极柱温度以及整组电池的组电压、充放电电流进行自动检测,并根据设定的参数对蓄电池故障及时进行报警。
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监控装置

YX-M04蓄电池在线监控装置是基于保定钰鑫电气生产的蓄电池智能参数传感器,应用前卫的网络通信及蓄电池检测技术实现对蓄电池组的实时巡检,可实现定时对每只单体电池的单体电压、单体内阻、单体极柱温度以及整组电池的组电压、充放电电流进行自动检测,并根据设定的参数对蓄电池故障及时进行报警。

测量数据可实时显示,也可以送后台数据库存储、分析和处理,显示蓄电池的特性曲线和条形图。它可以及时发现落后单体电池,分析蓄电池的实效趋势,实时掌握蓄电池组的运行状态,确保后备电源系统可靠、无故障运行。由于实现了多组蓄电池组的在线监测,大大降低系统成本,给客户实现蓄电池在线监测提供了经济性及技术性的保障。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的优选配件。

YX-M04 蓄电池在线监控装置功能Function

4寸显示液晶屏设计,实时显示蓄电池健康状态;
实现蓄电池组组电压、充放电电流、浮充电流监测;
实现蓄电池单体级别被动均衡控制功能;
实现对蓄电池连接片的在线实时监测;
支持2组、单组极限110节蓄电池接入;
支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入;
通过TCP/IP网络通讯协议实现与监控主站的数据交互。

产品优势Product Advantage

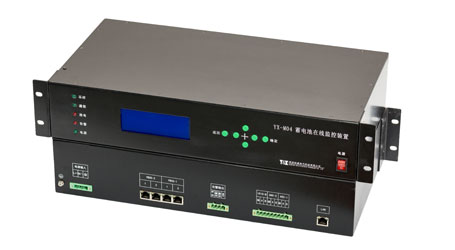

  • 蓄电池在线监控装置

    宽电压供电设计,提高系统适应性;

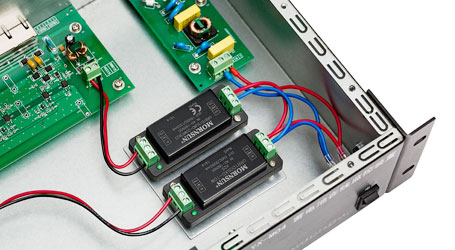

    双电源设计,产品供电、通信隔离供电,运行更安全;

    高准确度设计;

    高EMC电磁兼容设计,恶劣环境下产品运行更稳定;

  • 蓄电池在线监控装置

    4寸液晶显示屏,蓄电池实时状态就地显示;

    高通信接口耐压设计,复杂通信情况下通信更稳定;

    产品通过开普试验室认定;

    支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入;

    通信协议免费开放,更快速方便接入集成商现有系统;

    免费开放提供调试工具,提高系统接入调试效率;

    电力系统高标准供电电路、隔离电路设计;

产品展示Product Display

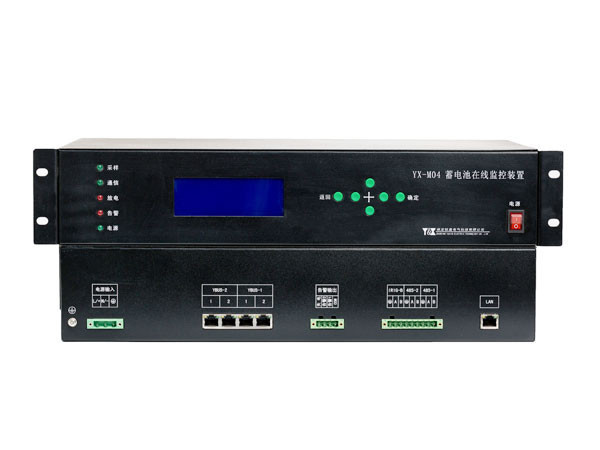

  • 蓄电池在线监控装置
  • 蓄电池在线监控装置

产品参数Product parameters

工作电压 直流:120V~370V或40V~160V或36V~75V
交流:85V~264V
时钟误差 ≤1s/24h
功耗 ≤15 W
监测蓄电池组数 ≤2组
单组蓄电池数量 ≤110只
通信协议 CDT/MODBUS/IEC61850/用户自定
外形尺寸(mm) 436*230*88.1(长*宽*高)
重量 3.8kg

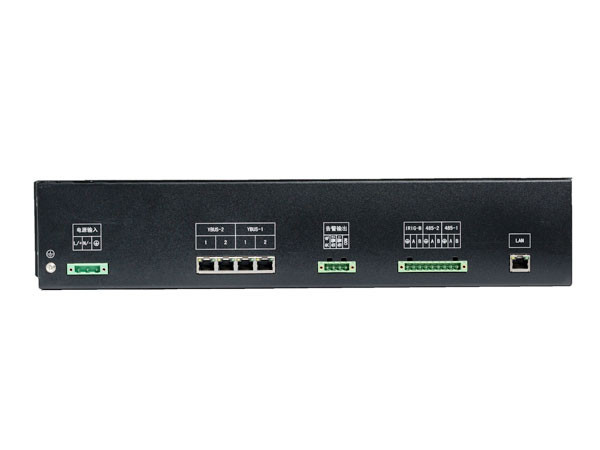

接口图示Interface Icon

蓄电池在线监控装置

安装实例Installation examples

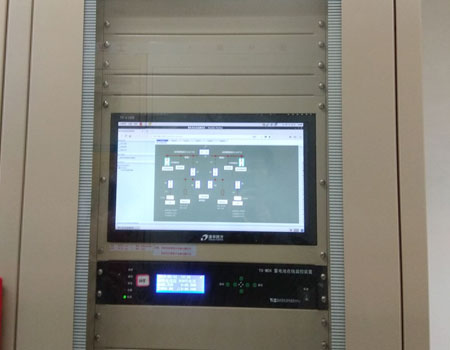

  • 北京白塔寺220kV变电站现场安装照片北京白塔寺220kV变电站现场安装照片
  • 北京什刹海220kV变电站现场安装照片北京什刹海220kV变电站现场安装照片

典型应用方案Application scheme

机房动环蓄电池监控接入方案
