YX-M05 蓄电池在线监控装置

YX-M05蓄电池在线监控装置是基于保定钰鑫电气生产的蓄电池智能参数传感器,应用网络通信及蓄电池检测技术实现对蓄电池组的实时巡检,可实现定时对每只单体电池的单体电压、单体内阻、单体极柱温度以及整组电池的组电压、充放电电流进行自动检测,并根据设定的参数对蓄电池故障及时进行报警。
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监控装置

YX-M05蓄电池在线监控装置是基于保定钰鑫电气生产的蓄电池智能参数传感器,应用网络通信及蓄电池检测技术实现对蓄电池组的实时巡检,可实现定时对每只单体电池的单体电压、单体内阻、单体极柱温度以及整组电池的组电压、充放电电流进行自动检测,并根据设定的参数对蓄电池故障及时进行报警。

该产品支持本地触摸屏浏览和WEB局域网浏览,支持TCP-Modbus规约,可接入第三方平台,测量数据可实时显示,也可以送后台数据库存储、分析和处理,显示蓄电池的特性曲线和条形图。由于实现了多组蓄电池组的在线监测,大大降低系统成本,给客户实现蓄电池在线监测提供了经济性及技术性的保障。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的理想配件。

YX-M05 蓄电池在线监控装置功能Function

7寸液晶触摸屏设计,实时显示蓄电池健康状态;
实现蓄电池组组电压、充放电电流、浮充电流监测;
实现蓄电池单体级别被动均衡控制功能;
实现对蓄电池连接片的在线实时监测;
支持串数可多达10串,总电池数极限可至240节接入;
支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入;
通过TCP/IP网络通讯协议实现与监控主站的数据交互。

产品优势Product Advantage

  • 蓄电池在线监控装置

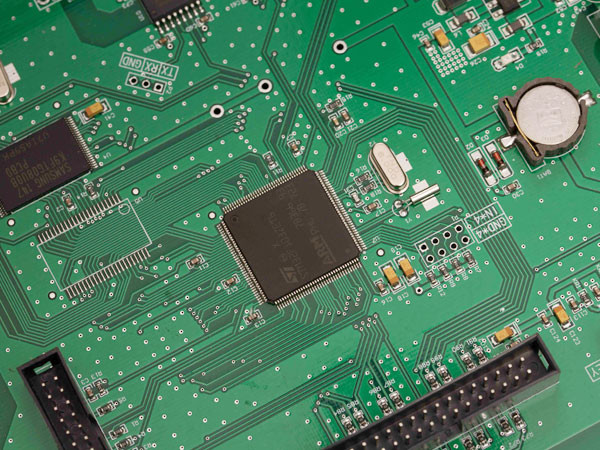

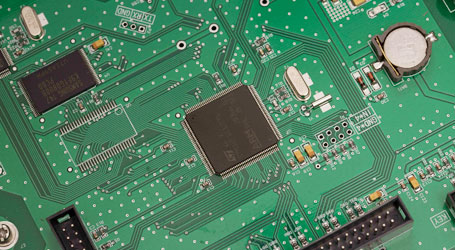

    采用1.4GHz 64位4核ARM Cortex-A53 CPU;

    宽电压供电设计,提高系统适应性;

    高准确度设计;

    高EMC电磁兼容设计,恶劣环境下产品运行更稳定;

    支持U盘数据导出功能;

    支持键盘和鼠标输入功能;

    高通信接口耐压设计,复杂通信情况下通信更稳定;

    支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入;

  • 蓄电池在线监控装置

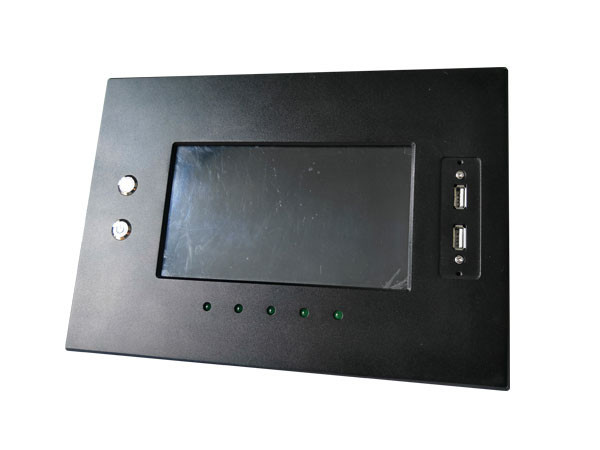

    7寸触摸屏,人机界面更加友好,操作更加方便,界面简单直观;

    标配16G高速TF卡,极限扩展至64GB;

    系统设计硬件级“看门狗”,系统运行更稳定;

    支持选配无线WIFI通讯功能;

    自带时钟芯片,可保存时间;

    通信协议免费开放,更快速方便接入集成商现有系统;

    免费开放提供调试工具,提高系统接入调试效率;

    电力系统高标准供电电路、隔离电路设计;

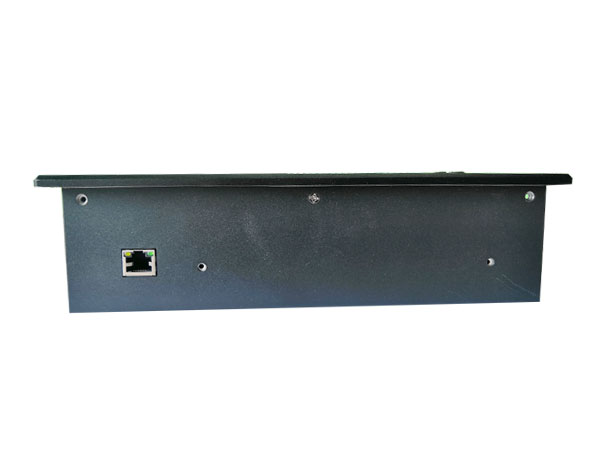

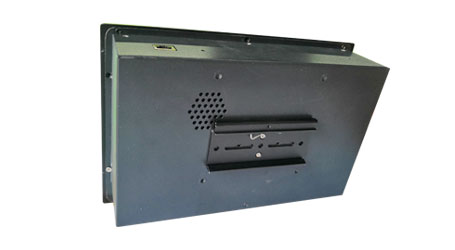

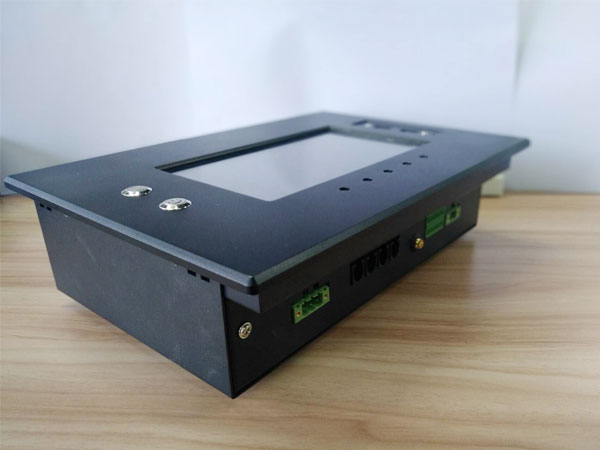

产品展示Product Display

  • 蓄电池在线监控装置
  • 蓄电池在线监控装置

产品参数Product parameters

工作电压 直流:120V~370V或40V~160V或36V~75V
交流:85V~264V
工作环境温度 -30℃~+50℃
大气压力 79.5~106kPa/td>
相对湿度 20%~90%
总电压测量范围及精度 范围:176V~300V;精度:±0.2%
总电流测量范围及精度 范围:0A~50A;精度:±0.5%
时钟误差 ≤1s/24h
功耗 ≤15 W
重量 3.8Kg

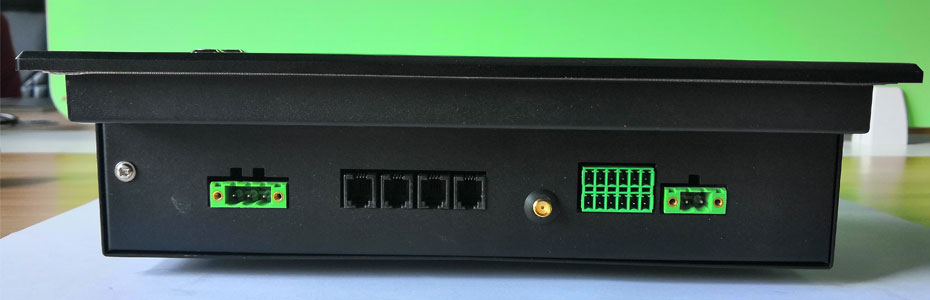

接口图示Interface Icon
