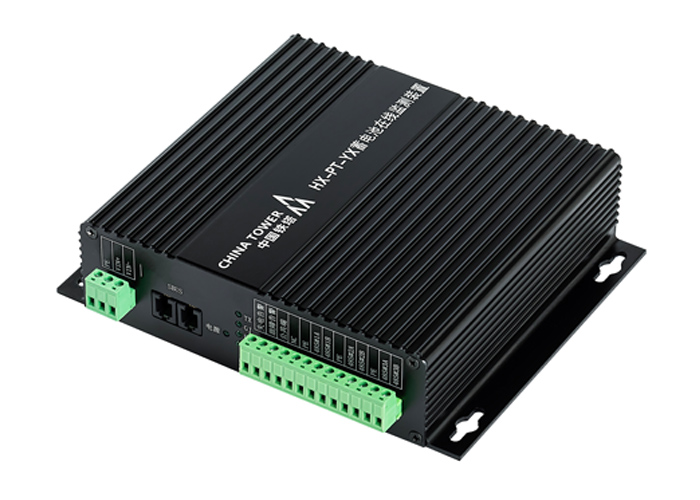

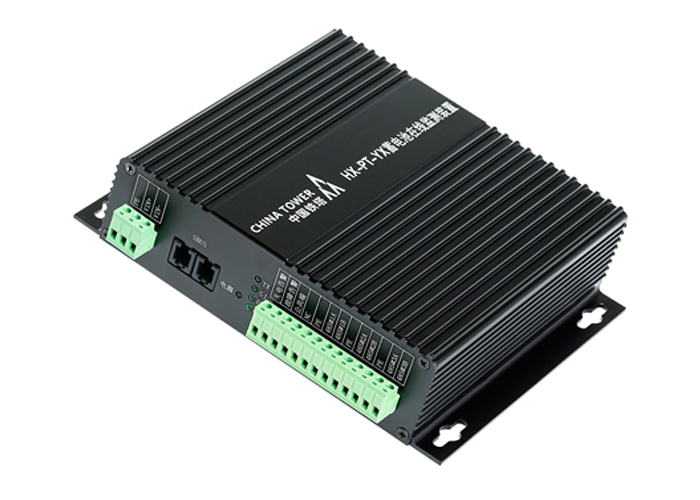

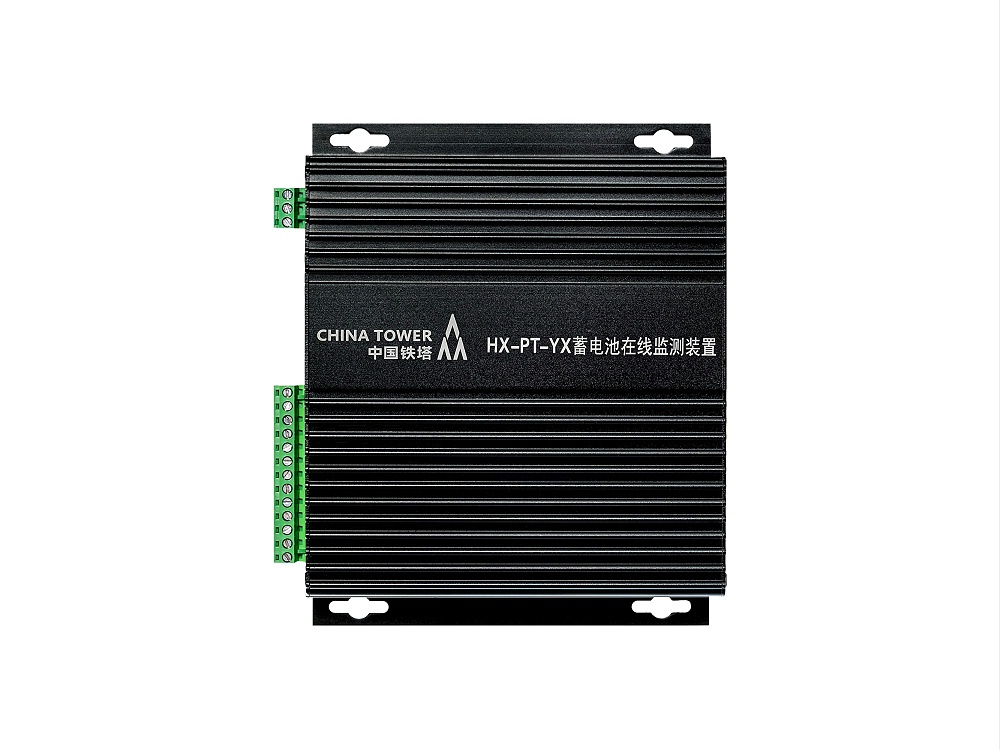

YX-M06 蓄电池在线监控装置

YX-M06 蓄电池在线监测装置是钰鑫电气蓄电池监测的一款在线监控产品。它采用新一代ARM处理器,具有采集蓄电池电压、温度、内阻、充放电状态等参数的功能,可通过RS485把采集到的参数上传到上位机。并且能管理开入装置、开出装置、放电装置、充电机与绝缘监察装置。
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监控装置

YX-M06 蓄电池在线监测装置是钰鑫电气蓄电池监测的一款在线监控产品。它采用新一代ARM处理器,具有采集蓄电池电压、温度、内阻、充放电状态等参数的功能,可通过RS485把采集到的参数上传到上位机。并且能管理开入装置、开出装置、放电装置、充电机与绝缘监察装置。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的理想配件。

产品优势PRODUCT ADVANTAGE

采用Cortex-M3内核处理器,搭配μcos-II操作系统,运算性能更加强劲,数据监测更加实时。
直接RS485在线传输蓄电池参数到Linux服务器,避免多余接口。
可以进行蓄电池在线分组,可支持十组蓄电池分组。
采用标准Modbus协议,方便与其它设备互联。
系统设计“看门狗”电路,无论出现何种异常导致设备失灵,系统均可自动恢复。

YX-M06蓄电池在线监控功能FUNCTION

  • 蓄电池在线监控装置

    装置可在线自动监测单体电池电压、单体内阻、极柱温度功能;

    装置可在线自动检测电池组电压、充放电电流、浮冲电流、纹波系数、环境温度功能;

    装置具备蓄电池在线均衡功能;

    装置具备蓄电池在线除硫活化功能;

    装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能;

  • 蓄电池在线监控装置

    装置内置蓄电池性能分析专家诊断模型,监测单体电池剩余容量(SOC)、寿命预估(SOH),准确判别电池性能,并给出各电池的维护建议;

    装置具备自动和手动启动内阻测量功能,测量间隔可设置;

    装置具备充放电过程自动记录记录功能、充放电数据支持导出功能;

  • 蓄电池在线监控装置

    装置具备故障电池退出功能,该功能设置电池编号后,该电池只显示相关数据,但不做告警判断和提示;

    数据的导入导出功能;

    每台装置监测总电池数为240节,可支持管理10组蓄电池;

    具备自动告警功能:具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警功能,告警阀值可设置。告警发生时设备红色告警灯亮、干接点闭合,可通过设备查询具体告警内容;

  • 蓄电池在线监控装置

    装置具备自检功能,当系统出现故障时,除给出故障信号报警提示外,不影响后备电源系统的正常运行,保证系统的可靠性;

    端口配置:设备配置4路SBUS采集接口,2个RS485接口、1个网络口,支持MODBUS/RTU、MODBUS/TCP、TCP/IP协议,通信规约可定制;

    节点输出:设备配置两个干接点,一个为设备故障接点,另一个为电池告警接点;

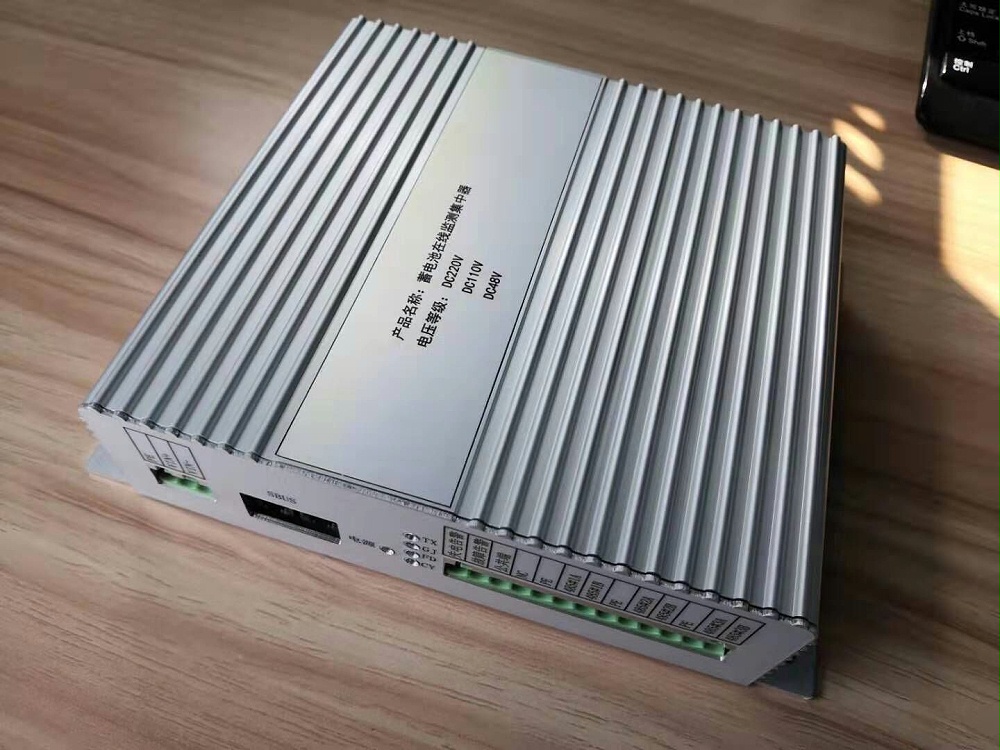

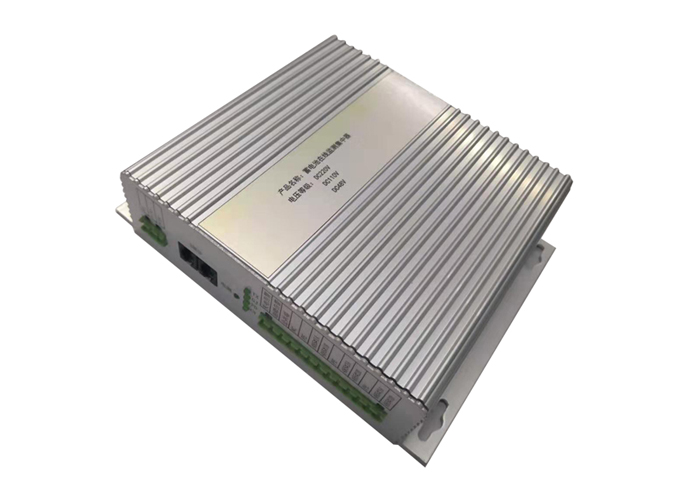

产品展示Product Display

  • 蓄电池在线监控装置
  • 蓄电池在线监控装置

产品参数Product parameters

工作电压 直流:110V~230V
交流:110V~230V
组电压测量范围及精度 测量范围:176V~300V,精度:±0.2%(默认,其他范围可定制)
组电流测量范围及精度 测量范围:0A~100A,精度:±0.5%(默认,其他范围可定制)
环境温度范围及精度 测量范围:-5℃~+99.9℃,精度:±1%
单体电压测量范围及精度 2V型:测量范围:1.5~2.5V,精度:±(0.2%+1mV)
12V型:测量范围:4.8~15V,精度:±(0.2%+10mV)
单体温度测量范围及精度 测量范围:-25至+80℃,精度:±0.5℃
单体内阻测量范围及精度 2V型:测量范围:50~250000uΩ,±(2%+3 uΩ),分辨率1uΩ
12V型:测量范围:50~250000uΩ,±(2%+10uΩ),分辨率1uΩ
监测能力 240只(默认),支持10组;
通信接口 SBUS采集口2个,RS485接口3个
通信协议 支持MODBUS/RTU协议
失电告警节点 1个(无源节点,常开)
开出节点 1个(无源节点,常开)
IRIG-B对时 支持,B码对时输入
绝缘耐压 2000VAC
耐久性(MTBF ) 100,000小时
时钟误差 ≤1s/24h
功 耗 ≤15W
工作环境温度 -30℃~+50℃
大气压力 79.5~106kPa
相对湿度 20%~90%

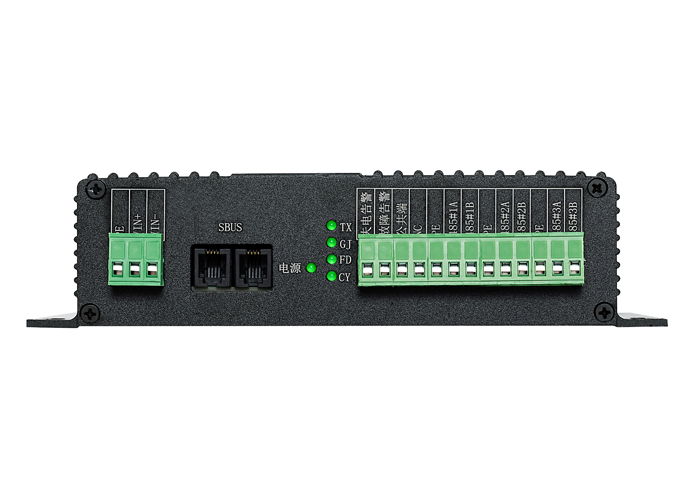

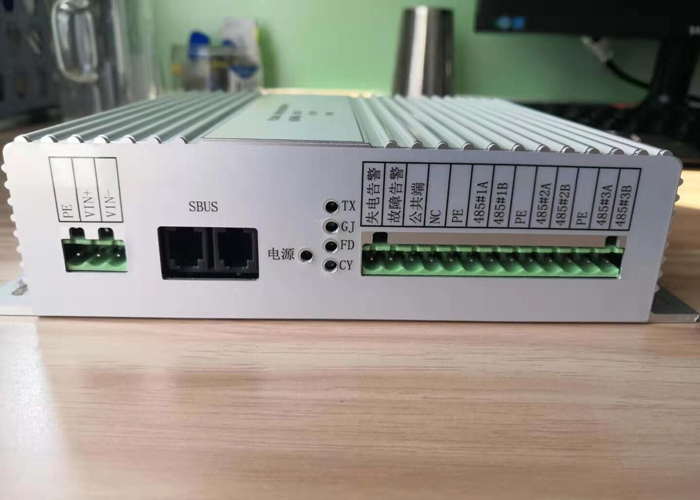

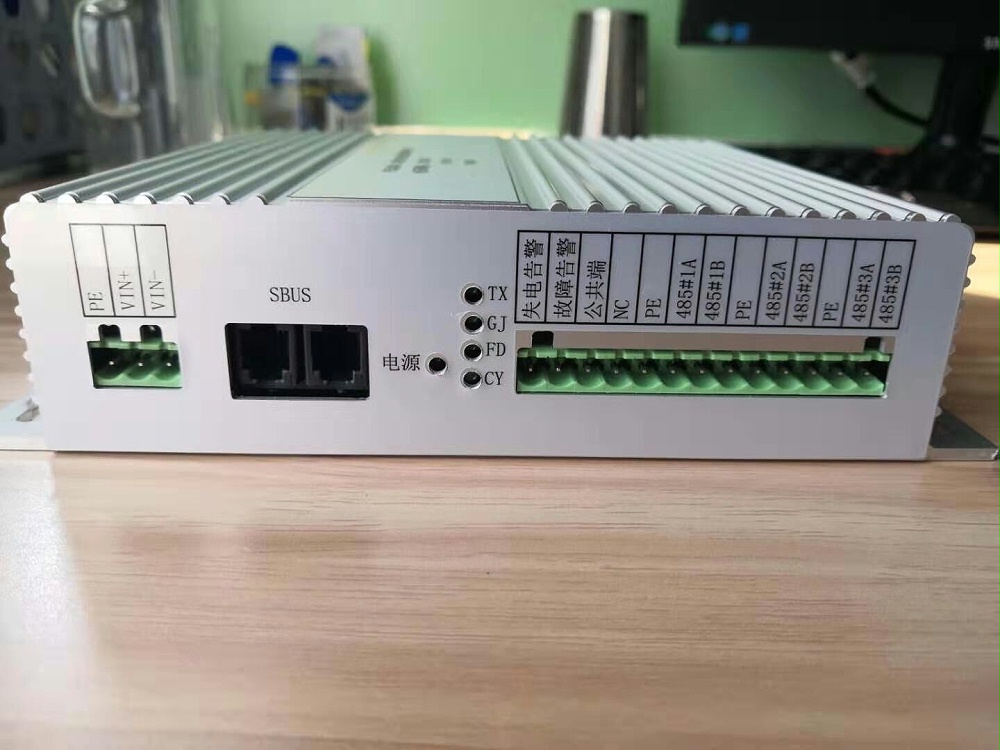

接口图示Interface Icon

蓄电池在线监控装置

典型应用方案Application scheme

机房动环蓄电池监控接入方案
钰鑫电气

蓄电池在线监测系统
