  • YX-M08 蓄电池在线监控装置

YX-M08 蓄电池在线监控装置

YX-M08 蓄电池在线监控装置是一款针对蓄电池在线监测的新一代产品。具备采集蓄电池电压、温度、内阻、充放电状态并进行信息汇总,对电池综合管理的功能。该产品支持本地触摸屏浏览和 WEB 局域网浏览,支持 TCP-Modbus 规约,可接入第三方平台。
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

蓄电池在线监控装置

YX-M08 蓄电池在线监控装置是一款针对蓄电池在线监测的新一代产品。具备采集蓄电池电压、温度、内阻、充放电状态并进行信息汇总,对电池综合管理的功能。该产品支持本地触摸屏浏览和 WEB 局域网浏览,支持 TCP-Modbus 规约,可接入第三方平台。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池智能参数传感器实现蓄电池“状态保养”的优选配件。

产品优势PRODUCT ADVANTAGE

采用 1.4GHz 64 位 4 核 ARM Cortex-A53 CPU

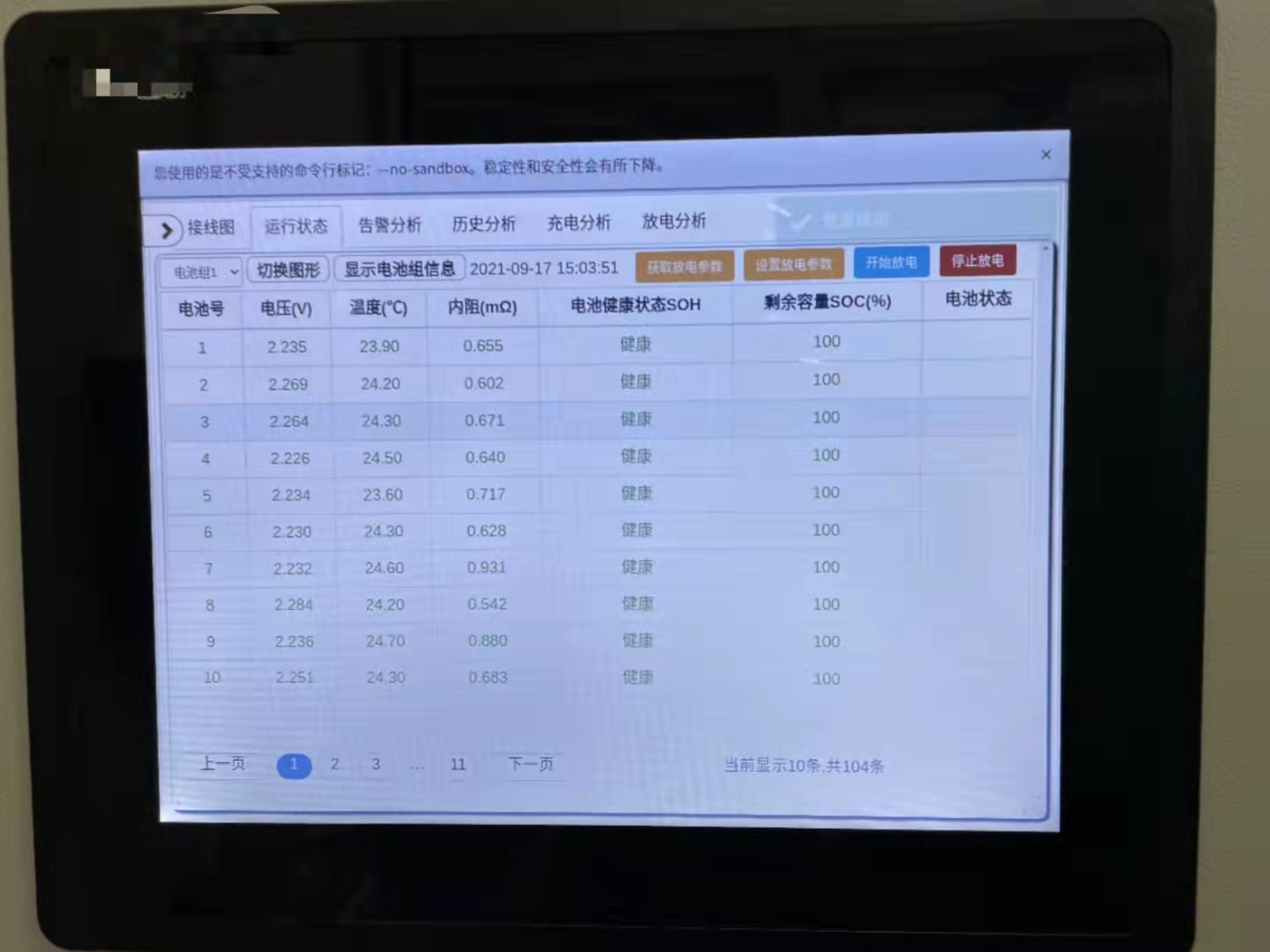

采用 12 寸或 8 寸触摸屏,人机界面更加友好,操作更加方便,界面简单直观
管理蓄电池串数可多达 10 串,总电池数可至 240 节
采用标准 Modbus 协议,方便与其它设备互联
标配 16G 高速 TF 卡,最高扩展至 64GB
系统设计硬件级“看门狗”
1 路以太网,2 个 USB2.0,最多 4 路 485,4 个 SBUS 口,5 个指示灯,1 路无源开出
可选配扬声器,无线 WIFI 通讯功能
自带时钟芯片,可保存时间
两种电源输入模式:
1、兼容 220VAC、220VDC、110VAC、110VDC 四种电压等级。
2、48VDC。
支持 U 盘数据导出,支持键盘和鼠标输入。

YX-M08 蓄电池在线监控功能FUNCTION

  • 装置可在线自动监测单体电池电压、单体内阻、极柱温度功能(需配置蓄电池智能参数传感器);

    装置可在线自动检测电池组电压、充放电电流、浮冲电流、纹波系数、环境温度功能(需配置组电压电流监测装置);

    装置具备蓄电池在线均衡功能(需配置蓄电池智能参数传感器);

    装置具备蓄电池在线除硫活化功能(需配置蓄电池活化单元使用);

    装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能;

    装置内置蓄电池性能分析专家诊断模型,监测单体电池剩余容量(SOC)、寿命预估(SOH),准确判别电池性能,并给出各电池的维护建议;

    装置具备自动和手动启动内阻测量功能,测量间隔可设置;

  • 装置具备充放电过程自动记录记录功能、充放电数据支持导出功能;

    装置设备自带 12 寸、8 寸触摸屏显示功能;

    装置具备故障电池退出功能,该功能设置电池编号后,该电池只显示相关数据,但不做告警判断和提示;

    数据的导入导出功能;

    每台装置监测总电池数为 240 节,最大可支持管理 10 组蓄电池;

    具备自动告警功能:具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警超限时自动告警功能,告警阀值可设置,可通过设备查询具体告警内容;

    装置具备自检功能,当系统出现故障时,除给出故障信号报警提示外,绝不影响后备电源系统的正常运行,保证系统的可靠性;

产品参数Product parameters

工作电压 直流DC:12V
组电压测量范围及精度 测量范围:0A~1000A,精度:±1%(默认,其他范围可定制)
环境温度范围及精度 测量范围:-5℃~+99.9℃,精度:±1℃
单体电压测量范围及精度 2V 型:测量范围:1.5~2.5V,精度:±(0.2%+1mV)
12V 型:测量范围:4.8~15V,精度:±(0.2%+10mV)
单体温度测量范围及精度 测量范围:-25 至+80℃,精度:±0.5℃
单体内阻测量范围及精度 2V 型:测量范围:50~250000uΩ,±(2%+3 uΩ),分辨率 1 uΩ
12V 型:测量范围:50~250000uΩ,±(2%+10uΩ),分辨率 1 uΩ
监测能力 支持 10 组,最大 240 只(默认);
通信接口 RS485 接口 1 个,2 个 COM 口,一个网口、四个 USB 口、一个 HDMI口
绝缘耐压 2000VAC
耐久性(MTBF ) 100,000 小时
时钟误差 ≤1s/24h
功 耗 ≤15W
工作环境温度 -30℃~+50℃
大气压力 79.5~106kPa
相对湿度 20%~90%

接口图示Interface Icon

蓄电池在线监控装置

典型应用方案Application scheme

机房动环蓄电池监控接入方案
