  • YX-C485-C 通信转换装置

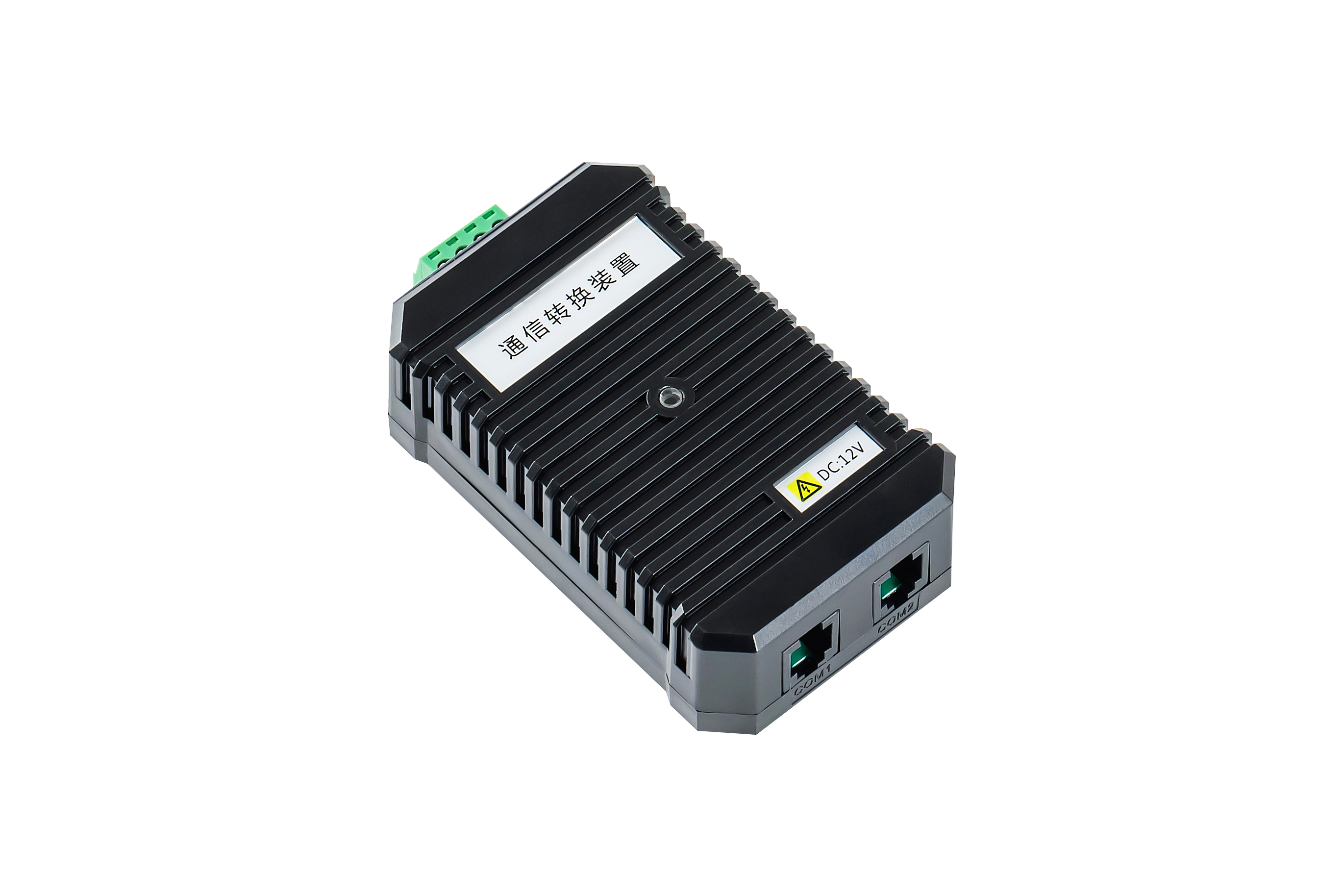

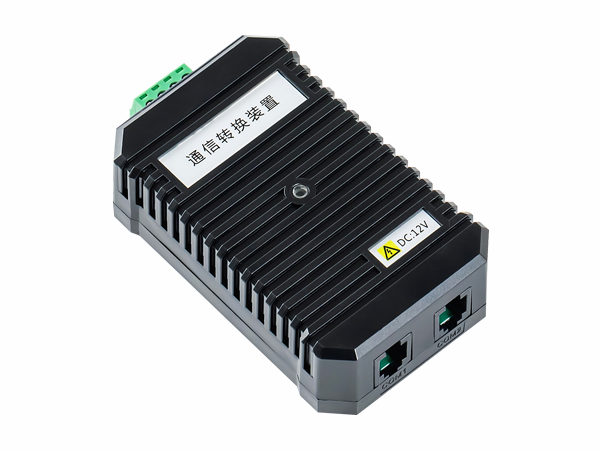

YX-C485-C 通信转换装置

YX-C485-C 通信转换装置是钰鑫电气针对系统集成商客户蓄电池监控需求研发的,配合蓄电池智能参数传感器使用的专用产品。本装置采用铝型材外壳,体积小,重量轻,自带 2 个 RJ11 通信接口,支持 485 接口级联通信,主要用于 485 通讯与 SBUS 通讯之间的转化
全国热线

0312-5901192

产品简介 / Introduction

产品简介Product Profile

电压电流测量装置

YX-C485-C 通信转换装置是钰鑫电气针对系统集成商客户蓄电池监控需求研发的,配合蓄电池智能参数传感器使用的专用产品。本装置采用铝型材外壳,体积小,重量轻,自带 2 个 RJ11 通信接口,支持 485 接口级联通信,主要用于 485 通讯与 SBUS 通讯之间的转化,可将采集的蓄电池电压、温度、内阻、均衡充电状态等参数,通过 RS485 接口方式,把蓄电池状态参数上传到上 位机或集成商客户数据采集系统。

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业,专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计,是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的优选配件。

YX-C485-C 通信转换装置功能Function

YX-C485-C 型支持 485 接口透传,通过蓄电池参数传感器的规约,用户直接与参数传感器进行通信,采集蓄电池单体的电压、温度、内阻等信息,该方案最大化的降低用户的接入成本,适用于电池数量较少的电池监测需求场景。

产品优势Product Advantage

  • 双电源设计,供电、通信电源双路供电;

    选用的电力专用电源,质量更稳定;

    高 EMC 电磁兼容设计,恶劣环境下产品运行更稳定;

    高通信接口耐压设计,复杂通信情况下通信更稳定;

    双路 SBUS 环形通信设计,让通信连接更可靠;

  • 支持标准 485 接口输出,方便用户低成本接入系统;

    支持通信协议开放,更快速方便接入集成商现有系统;

    支持通信电路开放,深度支持集成商客户产品开发;

    电力系统高标准保护电路、隔离电路设计;

    免费开放提供调试工具,提高传感器模块接入速度;

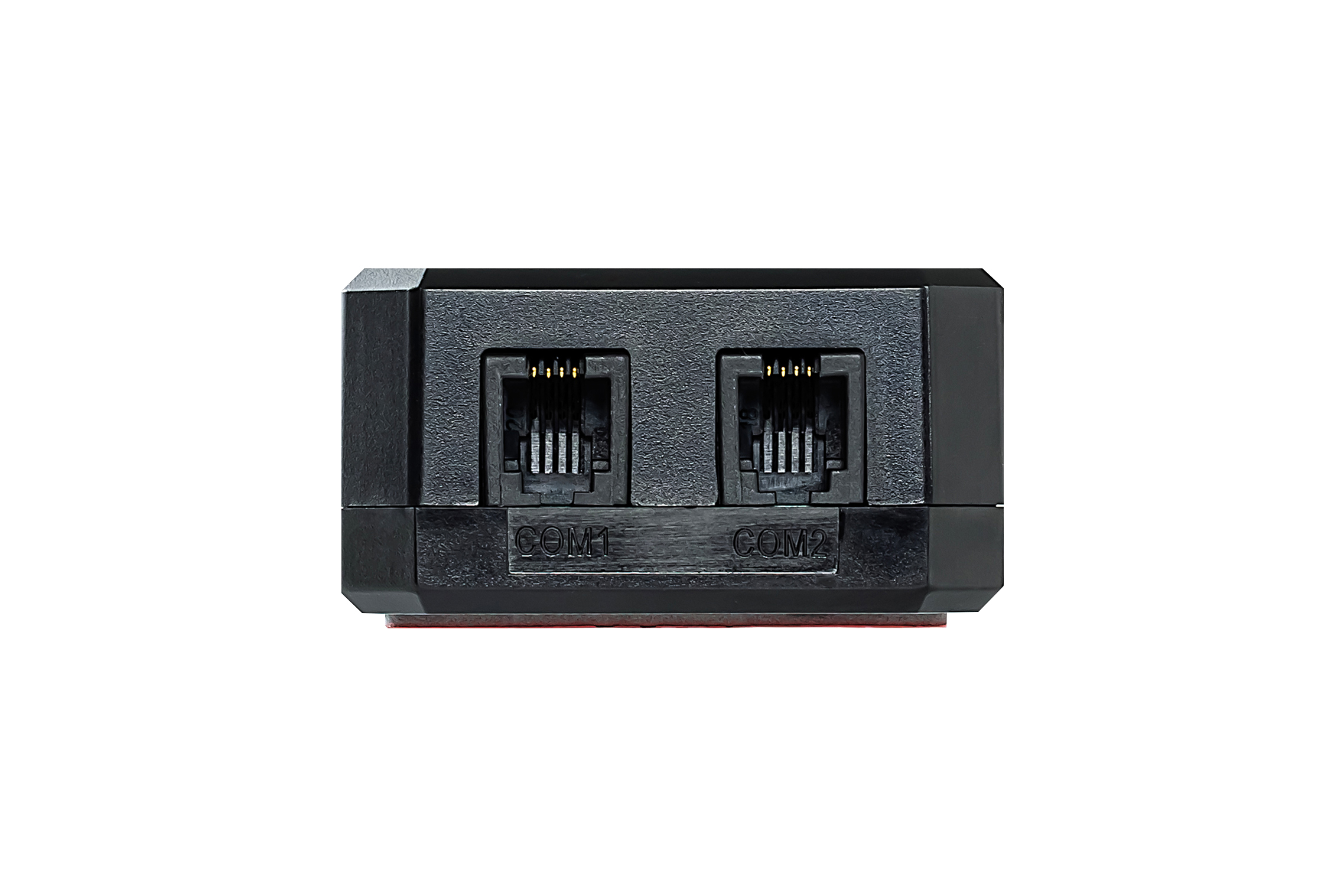

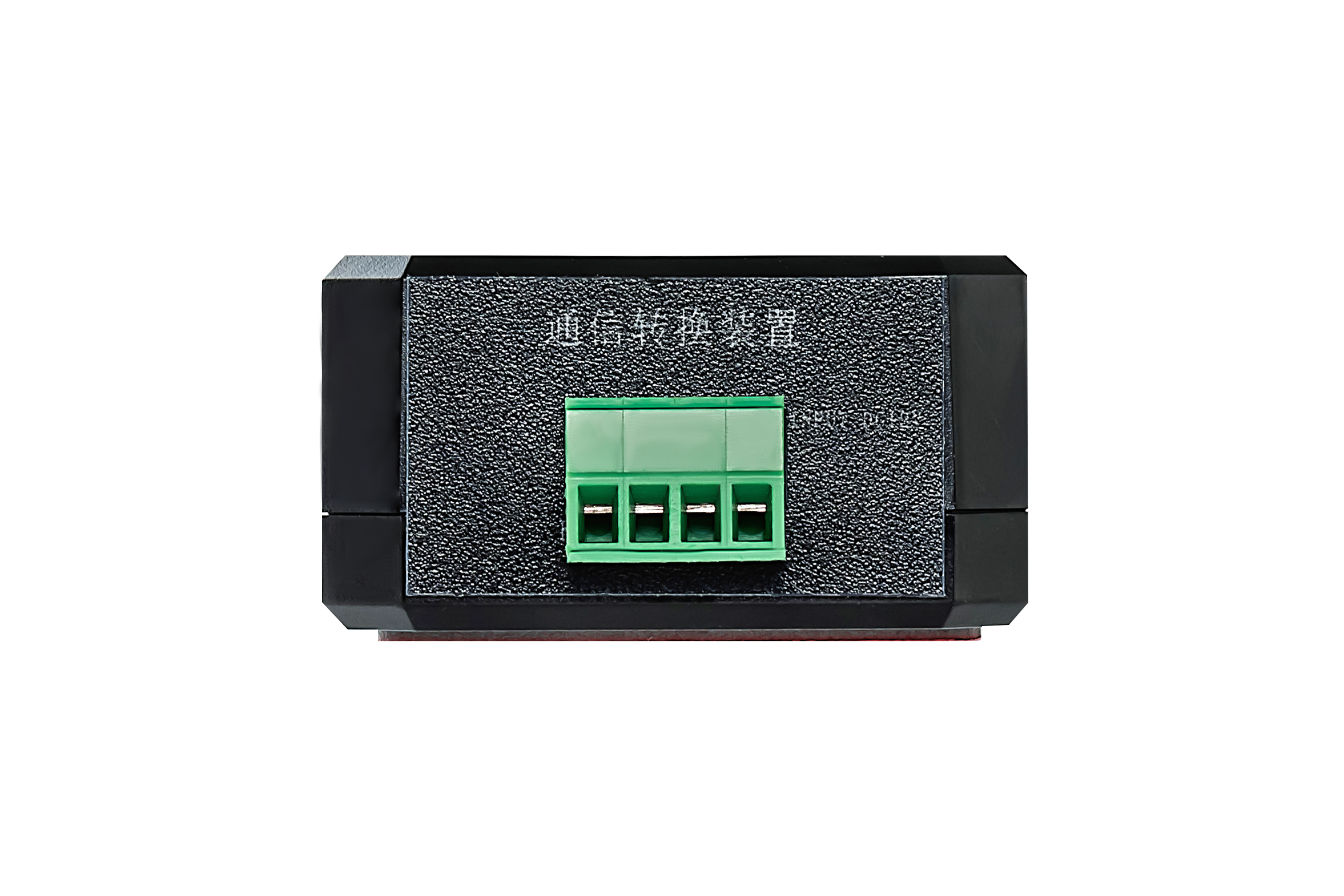

接口图示Interface Icon

  • 电压电流测量装置.png
  • 电压电流测量装置.png

产品参数Product parameters

装置名称 YX-C485-C 通信转换装置 透传方式
工作电压 12V
输入接口 YX-SBUS 接口
输入接口数量 2 路
输出接口 485 接口
输出接口数量 1 路
最大支持蓄电池参数传感器数量 60 只(蓄电池传感器地址不重复)
工作温度 -40℃~75℃
RS485 通信速率 9600bps
通信接口 SBUS 采集口 1 对
通信协议 485 通讯(EB90 规约)
功 耗 ≤2W
工频耐压(不同回路间) 2000Vrms/min
快速瞬变 A 级
绝缘耐压 2000VAC
耐久性(MTBF ) 100,000 小时
外形尺寸(mm) 198*91*46
固定方式 3M 胶粘贴
工作环境温度 -30℃~+70℃
大气压力 79.5~110kPa
相对湿度 5%~90%

典型应用方案Application scheme

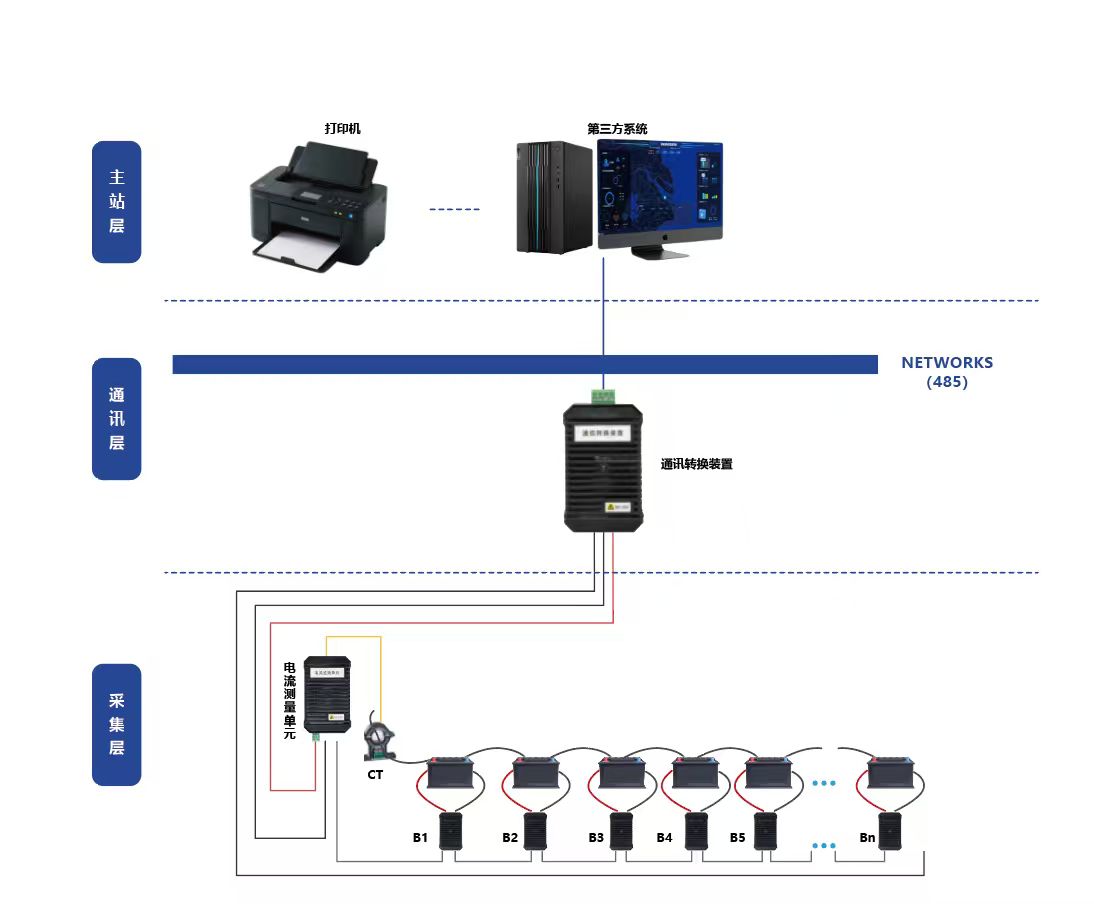

机房动环蓄电池监控接入方案
钰鑫电气

蓄电池在线监控系统
