吉林地铁UPS蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2020.10.16
信息摘要:
钰鑫电气基于蓄电池智能参数传感器设计研发出一套适用于UPS机房蓄电池监控系统的解决方案,针对地铁UPS系统客户蓄电池维护量大,站点分散、蓄电…

一、方案概况

UPS后备电源系统是动力之源,在供电系统中发挥着不可替代的作用,具有无可比拟的重要基础作用。UPS后备电源系统的安全可靠是保证地铁UPS系统服务器运行、通信、控制、照明等装置正常运行的重要条件,这其中蓄电池作为动力系统的后备保障,无疑是UPS后备电源系统的最后一道保险。但目前广泛应用的阀控式密封铅酸蓄电池是却UPS后备电源系统中故障发生率居高不下的一个环节, 尤其在运行4~5年之后,由于个别落后电池的出现,导致了许多事故频频发生。

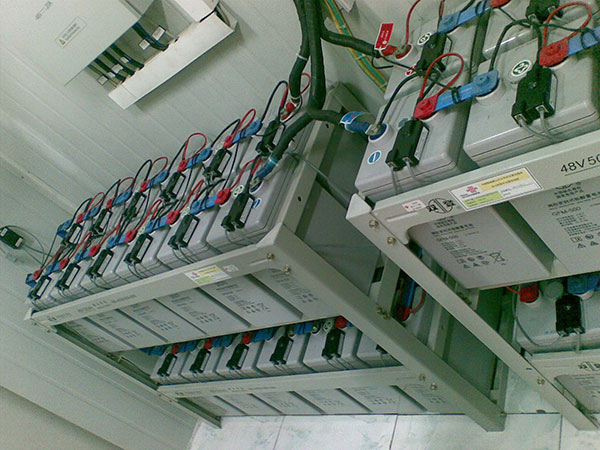

UPS机房蓄电池监控系统

钰鑫电气基于蓄电池智能参数传感器设计研发出一套适用于UPS机房蓄电池监控系统的解决方案,针对地铁UPS系统客户蓄电池维护量大,站点分散、蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,在线采集每节单体电池的电压,在线测试蓄电池内阻及其变化趋势,自动记录放电过程中蓄电池的状态信息,并通过蓄电池智能参数传感器对电池进行有效的在线均衡维护,提高蓄电池运行寿命。系统更具有远程网络通讯功能,可实现遥测、遥信、遥控功能,可通过远程服务器经以太网对地铁UPS各站点机房电池室的蓄电池组在线管理系统现场设备进行实时监控与数据管理。

二、客户需求

1、针对现场单串16块12V蓄电池,实现在线采集蓄电池电压、内阻、温度、总电压和总电流。

2、要求分布式采集蓄电池的内阻,实现蓄电池均衡管理功能。

3、管理设备要求负责采集控制命令的发放,数据的存储,定值设置的承载。

4、实现集IP地址设置功能,本地查看功能,故障诊断功能,告警功能于一体。

三、方案详细描述

1、采用二合一蓄电池智能参数传感器监测方式

每两块蓄电池配一个二合一蓄电池智能参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

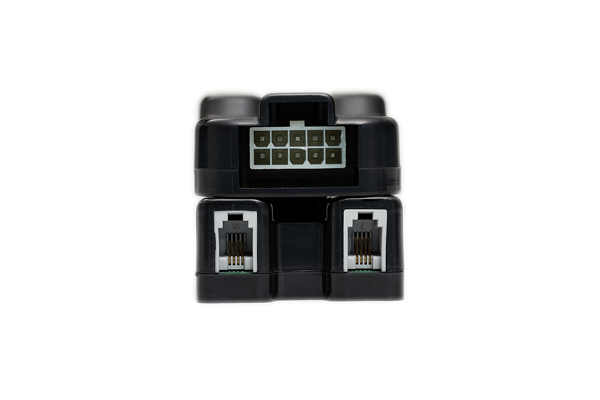

蓄电池智能参数传感器

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置,可以采集单串蓄电池组的总电压和电流。

组电压电流测量装置

3、蓄电池集中监控装置

蓄电池集中监控装置相当于带本地显示和存储功能的小型电脑,可以对蓄电池组进行日常的数据采集和简单的告警判别,可以接收电压、电流测量装置传过来的信息,蓄电池监测单元直接通讯,具有TCP/IP网络通讯接口接口。

蓄电池集中监控装置

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
