云南某变电站蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2020.10.09
信息摘要:
本方案针对云南110kV变电站提出直流系统智能运维解决方案。为实现直流电源系统管理专业化和精益化,提高交直流电源系统设备质量和可靠性,避免因…

一、方案背景

本方案针对云南110kV变电站提出直流系统智能运维解决方案。为实现直流电源系统管理专业化和精益化,提高交直流电源系统设备质量和可靠性,避免因电源系统故障导致事故事件发生或扩大。解决交直流电源的维护工作人员紧张、工作量大,交直流电源维护业务边缘化,专业管理丞待加强的问题。实现对变电站直流系统进行24小时智能维护保障管理,实现运行人员不需现场检测的繁琐性,又能提升变电站直流系统的供电质量及安全可靠。

变电站蓄电池在线监测系统

二、客户需求

1、实现蓄电池在线监测功能,主要包括蓄电池组总电流、总电压、蓄电池组正负极温度、单体电压、蓄电池单体内阻、蓄电池容量、漏液、浮充、鼓包、母线脱离等。

2、测量数据能通过变电站综合处理单元实时上传,并对故障告警、通知功能。

3、后台系统要求可以通过局域网web浏览器方式,在线监测蓄电池数据参数,实时掌握蓄电池的康状态,实现总体蓄电池统一管理。

4、开发一套主站系统,实时观察监测数据状态,通过数据建模分析,掌握蓄电池的健康状态。能实现主站控制远程充放电、数据,实现手机APP客户端或微信运用。

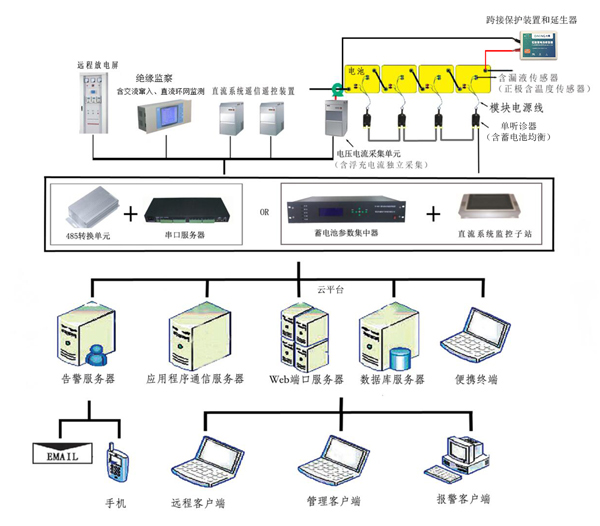

三、项目实施方案

变电站蓄电池在线监测系统

四、组网方案

序号
设备名称
型号
数量
单位
备注
1 蓄电池参数传感器
YX-S121
208 单体蓄电池监测
2 通信转换装置
YX-C485-220
2 每组1只
3 串口服务器
NC616
1 单站点
4 蓄电池在线监测装置
YX-M04
1 每2组1台

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
