安徽配电房蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.10.07
信息摘要:
钰鑫公司在2008年涉足蓄电池在线监测行业,经过大量摸索试验,发现通过监测蓄电池的内阻值可帮助提早发现严重电池组中的落后电池。结合钰鑫电气创…

一、方案概况

随着配电房需要用到的基础后备电源数量越来越多,蓄电池作为不间断供电系统的重要组成部分,它为配电房项目持续稳定的工作提供了不断的动力。由于阀控式铅酸蓄电池长期运行中,普遍存在着蓄电池容量下降过快,使用寿命缩短等现象,此时如果不能对潜在蓄电池故障进行侦测预警、及时处理,会导致意外情况下系统瘫痪的严重后果,在某些领域还会造成灾难性的后果。

钰鑫公司在2008年涉足蓄电池在线监测行业,经过大量摸索试验,发现通过监测蓄电池的内阻值可帮助提早发现严重电池组中的落后电池。结合钰鑫电气创新型的蓄电池监测技术,开发出一套针对配电房蓄电池在线监测解决方案,该方案能够实时监测蓄电池的内阻变化趋势,同时可以将所采集到的电池信息和报警信息上传,随时掌握配电房蓄电池的运行状况和发现落后电池。

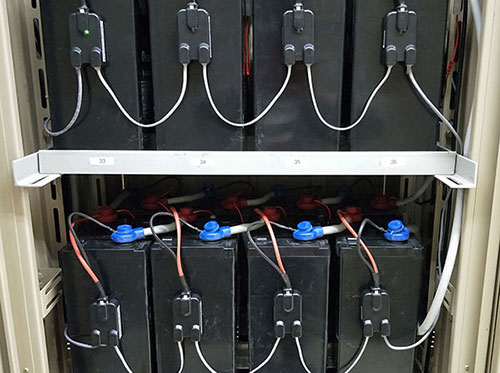

配电房蓄电池在线监测系统

二、客户需求

1、针对安徽配电房监测项目,单组9节12V蓄电池,在线监测蓄电池的电压、温度、内阻、整组蓄电池的充放电电流和环境温度。

2、蓄电池内阻采用单体模块采集的方式,实现蓄电池均衡管理功能。

3、预测蓄电池的监控状态,及时发现落后电池并预警。

4、延长电池使用寿命,节约蓄电池维护更换成本。

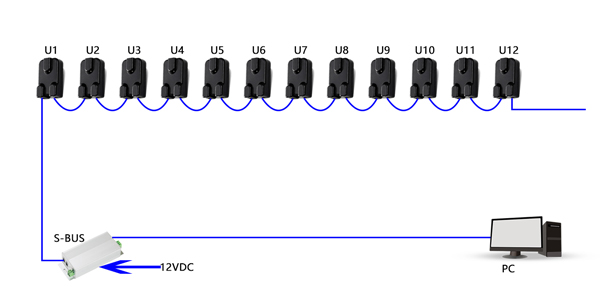

三、配电房蓄电池在线监测系统连接图

配电房蓄电池在线监测系统

四、方案详细描述

1、电流监测单元

每串蓄电池配备一个电流监测单元,可以在线监测单串蓄电池组的充放电电流和环境温度。

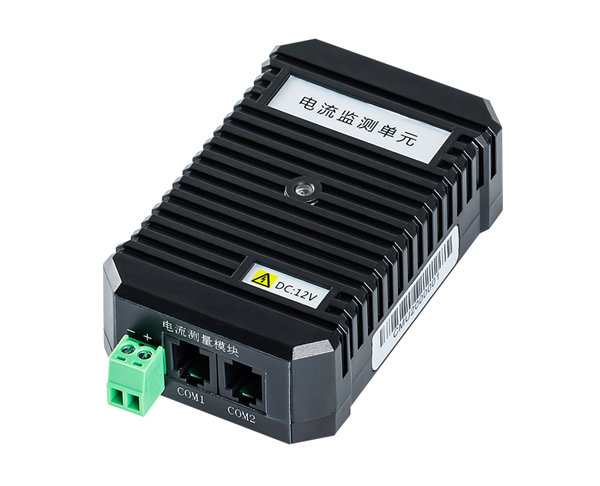

电流监测单元

2、单体蓄电池智能参数传感器

每块蓄电池单独配一个蓄电池智能参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池智能参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

蓄电池智能参数传感器

3、sbus转485模块

每串蓄电池都有一个sbus转485模块,用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。

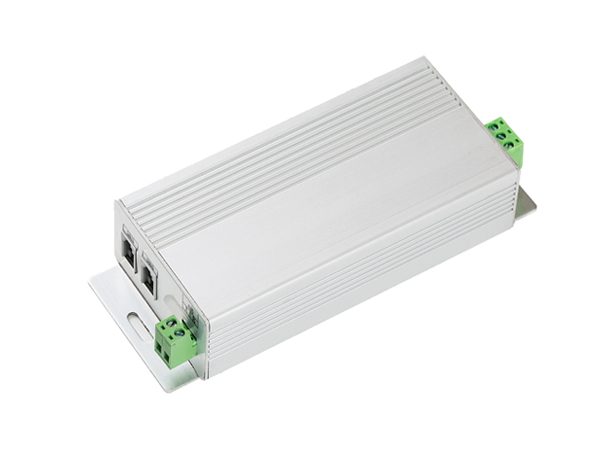

sbus转485模块

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
