哈尔滨配电机房UPS蓄电池监控系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.06.24
信息摘要:
保定钰鑫电气专门针对配电机房项目,研发出一款的专门用于配电机房UPS蓄电池监控系统,系统能够实时监测蓄电池的运行状态,定时采集每个蓄电池的内…

一、方案概况

阀控式铅酸蓄电池作为不间断供电系统的重要组成设备,在配电机房中起着储备电能,保证用电系统正常运转的关键作用。蓄电池在实际使用中,普遍存在维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。

为避免故障蓄电池对整个电源系统的影响,保定钰鑫电气专门针对配电机房项目,研发出一款的专门用于配电机房UPS蓄电池监控系统,系统能够实时监测蓄电池的运行状态,定时采集每个蓄电池的内阻变化趋势,随时掌握配电机房UPS蓄电池的运行状况,及时发现并维护落后电池。

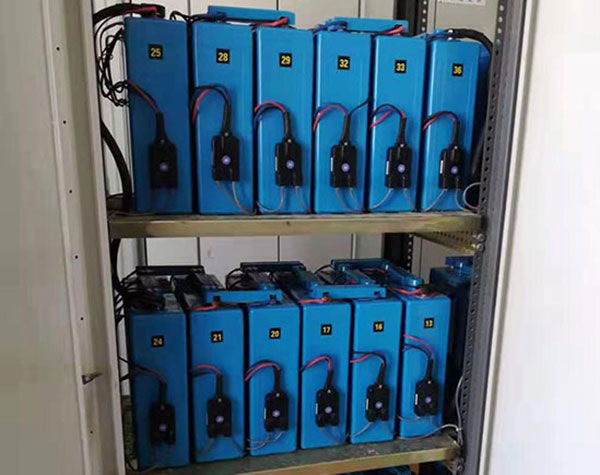

配电机房UPS蓄电池监控系统

二、客户需求

1、针对配电机房项目,2组64节12V蓄电池,在线监测蓄电池的电压、温度、内阻、蓄电池组充放电电流。

2、实时监控蓄电池组的健康状态和剩余容量。

3、预测蓄电池的监控状态,及时发现故障蓄电池并预警。

4、测量数据要求接入到用户现有的系统中,实现蓄电池全面监控。

三、组网方案

1、单体蓄电池参数传感器

单体蓄电池参数传感器

每块蓄电池单独配一个蓄电池参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

2、电流监测单元

电流监测单元

每串蓄电池配备一个电流监测模块,可以采集单串蓄电池组的充放电电流。

3、sbus转485模块

sbus转485模块

每串蓄电池都有一个sbus转485模块,用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
