山西临汾UPS项目蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2022.02.24
信息摘要:
钰鑫电气在经过大量试验摸索,发现通过监测蓄电池的内阻值,可帮助用户提早发现严重电池组中的落后电池,避免危险问题的出现,结合钰鑫电气创新型的蓄…

一、方案背景

阀控式铅酸蓄电池作为不间断供电的重要组成部分,在长期运行中,阀控式铅酸蓄电池普遍存在蓄电池容量下降过快,使用寿命短,掉站的事故频频发生。从阀控式铅酸蓄电池使用过程和现场勘察情况来看,阀控式铅酸蓄电池在正常情况下使用的1-4年后,其容量下降应不会这么快,造成UPS蓄电池容量下降过快、使用寿命缩短的主要原因应在于其基站使用环境以及维护监控不到位有关。

钰鑫电气在经过大量试验摸索,发现通过监测蓄电池的内阻值,可帮助用户提早发现严重电池组中的落后电池,避免危险问题的出现,结合钰鑫电气创新型的蓄电池监测技术,提出UPS蓄电池在线监测解决方案,破解蓄电池维护这道难题。

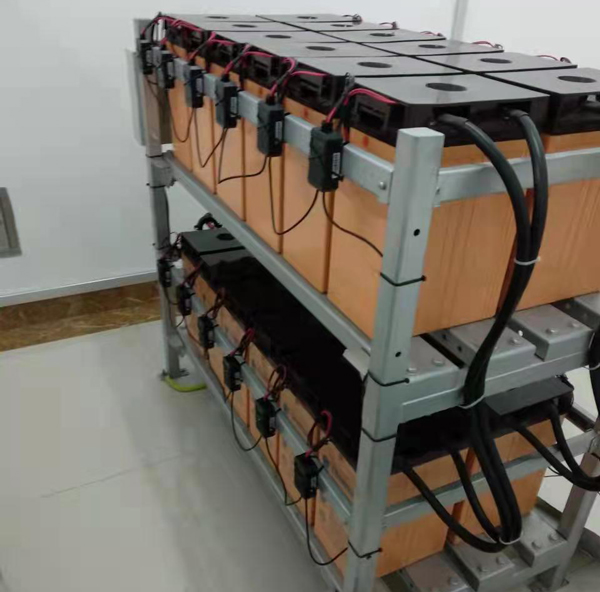

UPS蓄电池在线监测系统

二、客户痛点

◆ 蓄电池的实时电压、内阻、温度等重要参数没有接入后台系统中

◆ 无法实现对蓄电池容量SOC、健康状态SOH的预测

◆ 无法检测出UPS后备电池组中的落后电池,预警意外掉电事故的发生

◆ 非生产厂家或者售后服务不好,不能及时跟进处理蓄电池监测的问题

三、UPS蓄电池在线监测系统结构图

UPS蓄电池在线监测系统

四、推荐配置

本方案基于YX-S系列蓄电池参数传感器设计实现的一套适用于UPS项目的蓄电池在线监测方案,可以通过WEB方式在线浏览蓄电池的单体电压、单体极柱温度、单体内阻、蓄电池组电压、充放电电流,同时可以实现电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记录电池性能变化趋势等功能。为UPS蓄电池监控提供了一个方便、安全、简捷、不限时、不限地的蓄电池监控维护系统

序号
设备名称
型号
数量
单位
备注
1 蓄电池参数传感器
YX-S121-B
32 每节电池配一个
2 电流监测单元
YX-LM
2 每组电池配一个
3 蓄电池在线监测装置
YX-M11 1 每台UPS搭配一台

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
