现有机房蓄电池监控系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2020.07.23
信息摘要:
钰鑫电气蓄电池在线监测接入方案是针对现有机房监控系统没有接入蓄电池监控产品而设计,可以对蓄电池的电压、温度、内阻、充放电电流等物理量进行远程…

一、方案概述

机房蓄电池监控系统

随着通信行业快速发展,中心机房需要的后备电源数量也越来越多,而蓄电池作为机房电源系统的核心组成部件,是保障机房设备持续稳定工作的重要条件之一。从目前蓄电池使用情况来看,普遍存在着蓄电池维护不到位、很难及时发现故障蓄电池、不及时处理故障蓄电池等一系列的问题。因此蓄电池在长期运行中,会出现容量下降过快、使用寿命缩短、掉站等事故。

为避免蓄电池故障造成的经济损失,保定钰鑫电气专门为机房监控现有系统,研发出一款用于监测管理蓄电池的传感器模块它可采集单体蓄电池的内阻值、单体电压、温度值,通过485通信转换装置,无缝接入到用户现有的第三方监测系统中,实现蓄电池状态的实时监控。

二、客户需求

1、针对现有机房2组32只12V蓄电池,实现在线采集蓄电池的电压、温度、内阻、总电压和总电流。

2、数据接入到现有的机房监控系统,实现统一管理。

3、预测蓄电池的监控状态,及时发现落后电池并预警。

4、均衡管理,实现对落后电池的在线维护。

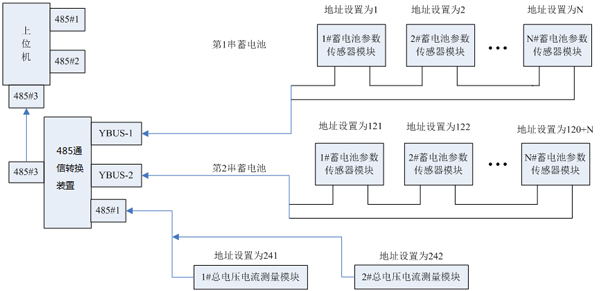

三、系统结构图

系统结构图

系统结构图

四、组网方案

系统由智能蓄电池参数传感器、组电压电流测量装置、485通信转换装置三部分组成。针对机房监控厂家,提出的需求和我们确定的组网方案:

(1)2组32只12V蓄电池使用保定钰鑫生产的智能蓄电池参数传感器,采集每只单体蓄电池的电压、温度和内阻;

(2)总电压、电流测量使用保定钰鑫生产的YX-YLM电压电流测量装置,采集每组蓄电池组的总电压、总电流;

(3)通信设备使用保定钰鑫生产的485通信转换装置负责协议转换,采用标准的 model_bus协议,接入客户现有机房监控系统中;

五、方案总结

钰鑫电气蓄电池在线监测接入方案是针对现有机房监控系统没有接入蓄电池监控产品而设计,可以对蓄电池的电压、温度、内阻、充放电电流等物理量进行远程监控,配合相应的算法可实现蓄电池的均衡充电、蓄电池剩余容量SOC、蓄电池健康状态SOH管理,进而实现蓄电池智能化管理,提高机房监控系统的功能丰富性,为用户提供更有价值的服务。
