钰鑫电气告诉您如何正确连接蓄电池监测模块?

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2019.06.26
信息摘要:
蓄电池监测模块主要是为阀控式密封铅酸蓄电池、锂电、凝胶或固定电池进行在线监测开发研制的。是基于蓄电池单体且以小直流放电的方法,测量蓄电池内阻…

随着经济的持续快速发展,电力、通讯、计算机等基础行业正处于一个高成长时期,蓄电池和蓄电池监测模块的使用也日益增长。钰鑫电气小编为您讲解如何正确连接蓄电池和蓄电池监测模块

一、蓄电池监测模块

蓄电池监测模块主要是为阀控式密封铅酸蓄电池、锂电、凝胶或固定电池进行在线监测开发研制的。是基于蓄电池单体且以小直流放电的方法,测量蓄电池内阻的模块,同时精密测量蓄电池的电压和温度的一款产品。蓄电池监测模块带有通讯接口,可以通过专用通讯总线和专有规约进行通讯。对蓄电池实现“状态维修”有着百利而无一害的优势。

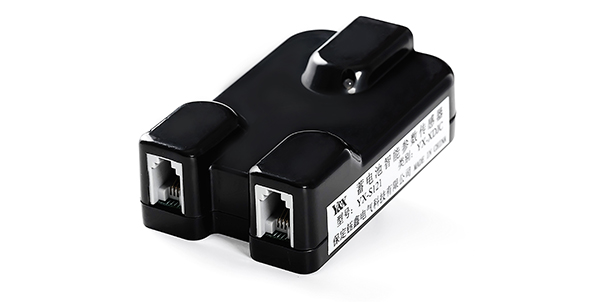

钰鑫蓄电池监测模块

钰鑫蓄电池监测模块

二、蓄电池监测模块电源线

(1)蓄电池监测模块电源线分正负两端;红色连接蓄电池正极,黑色连接蓄电池负极(如果反接则会损坏蓄电池监测模块)。

(2)通过电源线上的垫片固定到电池的极柱上。

(3)6芯端子连接参数传感器模块。

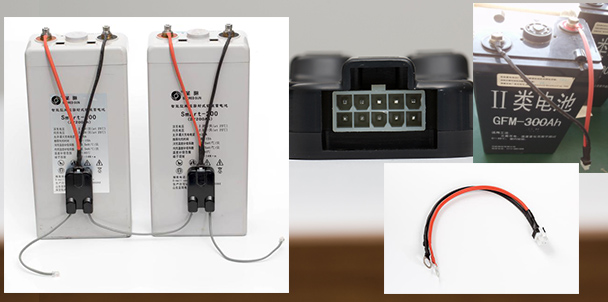

蓄电池监测模块连接

蓄电池监测模块连接

三、蓄电池监测模块连接方案

(1)一块电池配装一个参数传感器模块。

(2)测量电池电压、电池接线柱温度、电池内阻值。

(3)通过USB模块和后台监控软件通讯。

(4)通过RJ11接口,使用通讯线可实现多个参数传感器模块的级联。

(5)根据电池的电压规格配装相应的模块;6V/12V电池配装12V模块,2V电池配装2V模块。

想要了解更多关于蓄电池监测模块和蓄电池在线监测系统的信息,欢迎咨询保定钰鑫电气科技有限公司!产品主要应用于电力、银行、通信以及IDC数据机房等蓄电池监控领域。目前公司拥有YX-S、YX-M、YX-Y等多个系列几十种型号的产品,可以针对不同行业用户的定制产品解决方案。
