浙江储能电站蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2020.09.16
信息摘要:
浙江储能站均衡管理系统配套的大容量蓄电池组,采用山东圣阳公司生产的铅酸储能蓄电池。到目前为止,配套的储能电池在性价比、空间、及绿色节能角度是…

一、电池储能系统概述

电池储能系统就是包含蓄电池组、电池管理单元、双向变流器PCS、控制系统,且能够按照后台调度指令或按通讯规约独立完成电池组充放电的集成系统。浙江储能站均衡管理系统配套的大容量蓄电池组,采用山东圣阳公司生产的铅酸储能蓄电池。到目前为止,配套的储能电池在性价比、空间、及绿色节能角度是储能电站的超佳选择,充放电次数可达到4300次,在放电程度较低的情况下,充放电次数更多。

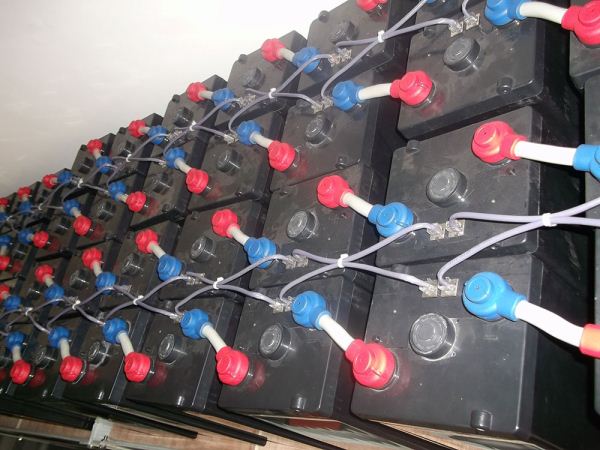

储能电池监测系统

二、客户需求

1、针对储能站现有单组104只2V蓄电池,实现在线采集蓄电池的单体电压、单体温度、单体内阻、蓄电池组总电压、蓄电池组充放电电流和浮充电流。

2、要求分布式采集蓄电池的内阻,实现蓄电池均衡管理功能

3、管理设备要求负责采集控制命令的发放,数据的存储,定值设置的承载。实现集IP地址设置功能,本地查看功能,故障诊断功能,告警功能于一体。

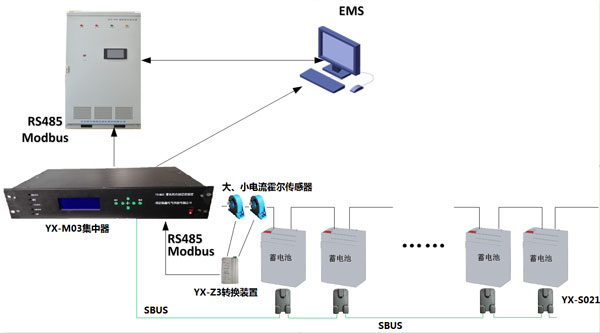

三、方案组成示意图

储能电池在线监测系统

四、组网方案

序号
设备名称
型号
数量
单位
备注
1 蓄电池均衡监测模块
YX-S021
104 单体蓄电池监测
2 转换装置
YX-Z3
1 每1组1只
3 大电流传感器
HEC100-E5
1 每1组1只
4 小电流传感器
HEC-E5
1 每1组1只
5 蓄电池集中监控装置
YX-M03
1 每1组1台

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
