江苏UPS机房蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.04.12
信息摘要:
本方案是针对机房用户蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,研发的一套适用于机房U…

一、方案背景

本方案是针对机房用户蓄电池维护量大,蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,研发的一套适用于机房UPS项目蓄电池在线监测系统,专门用于监测管理蓄电池SOC和SOH,系统可以在线采集每节单体电池的电压,在线测试蓄电池内阻及其变化趋势,自动记录放电过程中蓄电池的状态信息,采用先进的蓄电池失效判断数学模型综合测量判定电池性能,并对浮充运行状态下的失效电池予以显示及预警,并通过蓄电池智能参数传感器对电池进行有效的在线均衡维护,提高蓄电池运行寿命。

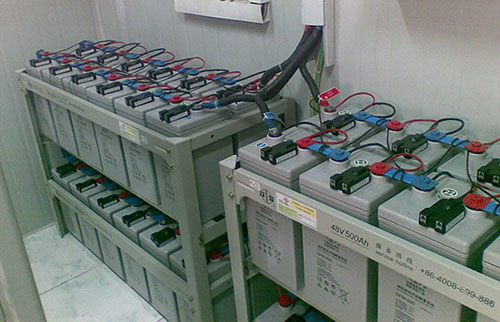

机房蓄电池在线监测系统

二、客户需求

1、针对机房UPS项目,2台4组128节12V蓄电池,在线监测蓄电池的电压、内阻、温度、组电压和充放电电流。

2、蓄电池内阻用单体蓄电池模块采集的方式,实现蓄电池均衡管理功能。

3、实时监控蓄电池组的健康状态和剩余容量,及时发现故障电池并进行报警。

4、测量数据要求接入到用户自己的后台系统中。

三、UPS机房蓄电池在线监测系统组网方案

UPS机房蓄电池在线监测系统

四、设备选型

序号
设备名称
型号
数量
单位
备注
1 蓄电池参数传感器
YX-S121-B
128 每节电池配一只
2 总电压总电流模块
YX-YLM
4 一组电池配一只
3 485转换设备
YX-C485-B
4 一组电池配一只
4 蓄电池在线监测装置
YX-M04
2 两组电池配一台

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。


钰鑫电气,源头厂家,品质稳定可靠

咨询热线:0312-5901192

立即咨询
