北京机场项目蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.04.14
信息摘要:
蓄电池在线监控装置相当于带本地显示和存储功能的小型电脑,可以对蓄电池组进行日常的数据采集和简单的告警判别,可以接收电压、电流测量装置传过来的…

一、方案设计背景

蓄电池作为广义的不间断供电系统的组成部分,起着储备电能,保证用电系统正常运转的关键作用,已经广泛的应用于电力、通信、金融、石化、铁路、航空、政府、国防等重要部门。其作用是在市电停电等意外状况发生时,为系统提供电源供应。但是在不间断供电系统故障中,由于蓄电池问题引发的故障占了相当大的比例,如果不能对潜在故障进行侦测预警、及时处理,会导致意外情况下系统瘫痪的严重后果,在某些领域还会造成灾难性的后果。

钰鑫电气蓄电池在线监测接入方案是为机房监控、动环监控等系统集成商而设计,针对机场项目蓄电池监测接入自有系统提出的高性价比解决方案。

机场蓄电池在线监测系统

二、客户痛点

◆ 蓄电池的实时电压、内阻、温度等重要参数没有接入机场蓄电池监控系统

◆ 无法实现对机场蓄电池容量SOC、健康状态SOH的预测

◆ 无法检测出后备电池组中的落后电池,预警意外掉电事故的发生

◆ 已有的产品对蓄电池监测精度不够、稳定性较差,经常发生误报

◆ 系统接入成本高,施工接线复杂,容易造成蓄电池短接事故

◆ 非生产厂家或者售后服务不好,不能及时跟进处理蓄电池监测的问题

三、钰鑫蓄电池在线监测接入方案

机房蓄电池在线监测系统

四、方案详细描述

(1)蓄电池智能参数传感器

每块蓄电池单独配一个蓄电池参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

蓄电池智能参数传感器

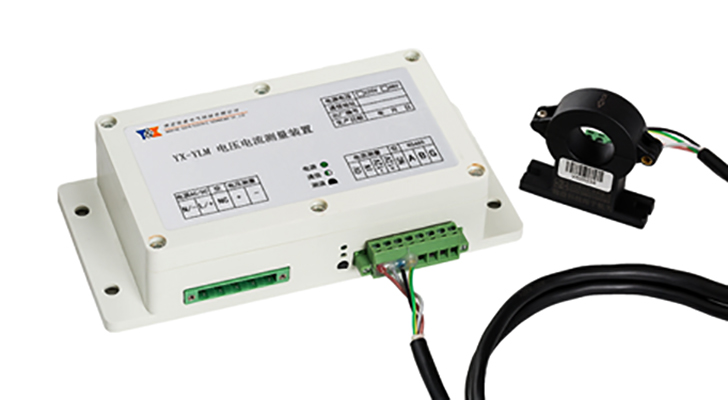

(2)电压电流测量装置和霍尔传感器

每组蓄电池配备一个电压电流测量装置和霍尔传感器,可以采集单组蓄电池组的总电压和电流。

电压电流测量装置3

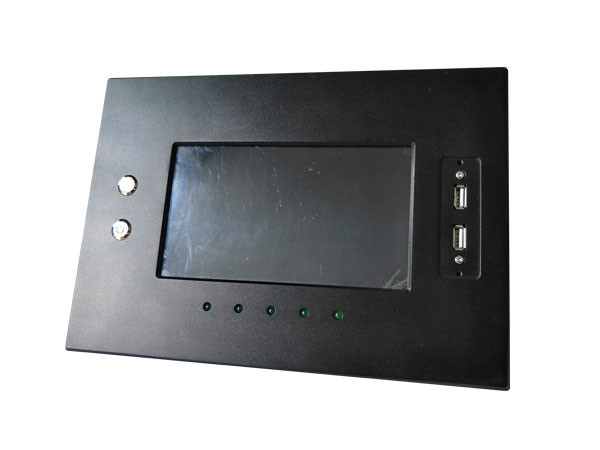

(3)蓄电池在线监控装置

蓄电池在线监控装置相当于带本地显示和存储功能的小型电脑,可以对蓄电池组进行日常的数据采集和简单的告警判别,可以接收电压、电流测量装置传过来的信息,蓄电池监测单元直接通讯,具有TCP/IP网络通讯接口。

蓄电池在线监测装置

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
