大家都知道蓄电池内阻监测模块能实时、高精度的采集蓄电池的电压、内阻、表面温度等运行参数，但是如何安装蓄电池内阻监测模块？请听钰鑫电气小编接下来的讲解！

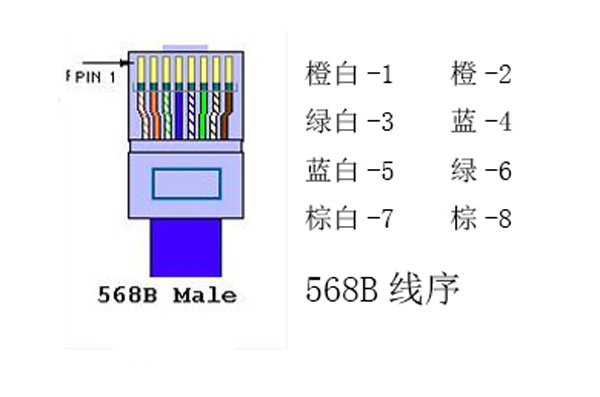

蓄电池内阻监测模块主机侧接485接口，主机侧用水晶头568B的线序，制作网线。
①蓄电池监测模块220V供电，L—市电火线，N—市电零线。
② SBUS接口与蓄电池内阻监测模块相连，不作区分。
③ RS485端子与主机相连，A—棕白，B—棕。

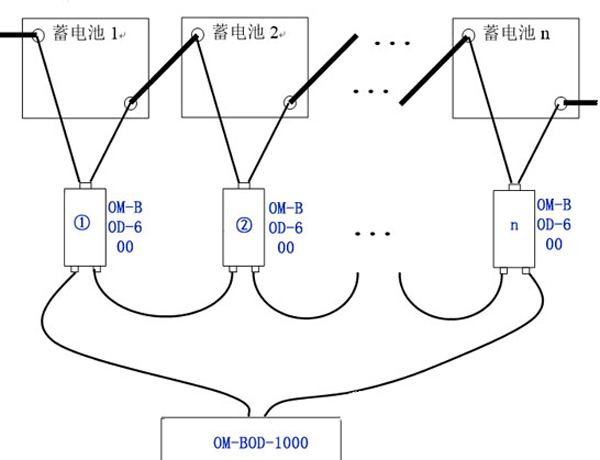

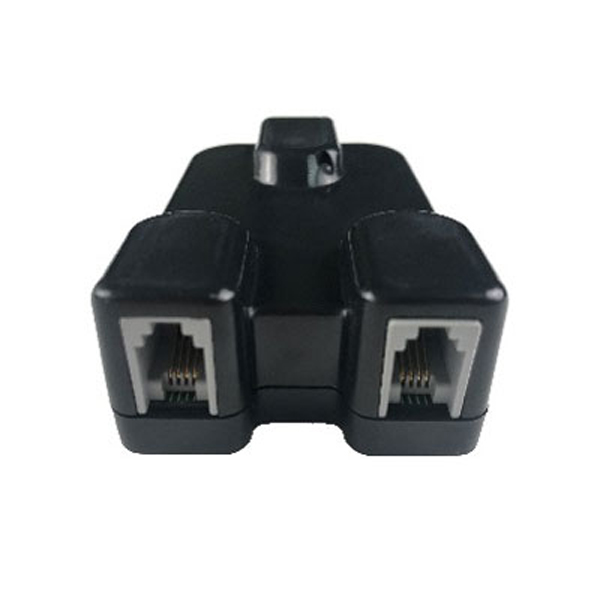

①蓄电池内阻监测模块有两个SBUS接口，不作区分，与管理模块上SBUS口相连，蓄电池内阻监测模块手拉手按照地址标依次串联连接，当蓄电池内阻监测模块超过32个时，需要与管理模块形成回路。
② 蓄电池监测模块红黑连接线在蓄电池上，红色接蓄电池正极，黑色接蓄电池负极，蓄电池内阻监测模块首尾连接OM-BOD-1000蓄电池内阻管理模块。
注意：蓄电池红黑连接线不能接反，否则会烧坏蓄电池内阻监测模块。
