浙江嘉兴UPS蓄电池在线监测系统解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2021.07.15
信息摘要:
保定钰鑫电气专门为UPS蓄电池项目,研发出一套用于监测管理蓄电池的UPS蓄电池在线监测系统,系统能够实现UPS蓄电池在线监测功能,从站端设备…

一、方案背景

目前阀控式铅酸蓄电池在长期运行中,会逐渐出现个别失效蓄电池,通过剖析大量失效电池发现,造成蓄电池容量下降、使用寿命缩短的主要原因,与蓄电池的使用环境以及监控维护工作不到位有关。为避免蓄电池故障造成的经济损失,保定钰鑫电气专门为UPS蓄电池项目,研发出一套用于监测管理蓄电池的UPS蓄电池在线监测系统,系统能够实现UPS蓄电池在线监测功能,从站端设备和后台监控软件在线查看蓄电池的运行状态,随时掌握蓄电池的单体电压、单体温度、单体内阻以及充放电情况。

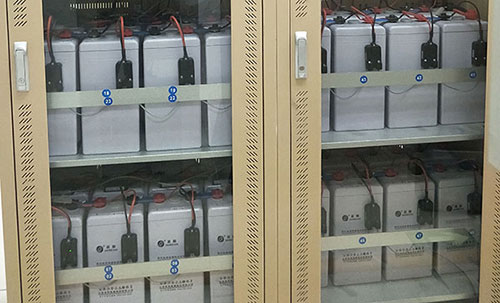

UPS蓄电池在线监测系统

二、客户需求

1、针对UPS蓄电池监测项目,2组32节12V蓄电池,要求在线监测蓄电池的单体电压、单体温度、单体内阻、以及整组蓄电池的充放电电流和环境温度。

2、蓄电池均衡充电管理实现对落后电池的在线维护。

3、在站端设备和后台监控软件在线查看蓄电池的运行状态。

4、及时预测蓄电池监控状态,提前发现落后电池并进行报警。

三、UPS蓄电池在线监测系统接线图

UPS蓄电池在线监测系统接线图

四、推荐配置

本方案基于YX-S系列蓄电池监测模块设计实现的一套适用于UPS蓄电池在线监测的整体解决方案,该方案可以从站端设备和后台监控软件中在线浏览蓄电池的单体电压、单体极柱温度、单体内阻、以及整组蓄电池充放电电流、环境温度实现均衡充电管理,同时可以实现电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记录电池性能变化趋势等功能。为UPS蓄电池监控提供了一个方便、安全、简捷、不限时、不限地的监控维护系统。

序号
设备名称
型号
数量
单位
备注
1 蓄电池监测模块
YX-S121-B
32 一节电池搭配一个
2 电流监测单元
YX-LM
2 一组电池搭配一个
3 M08蓄电池监测主机
YX-M08
1 一台UPS搭配一台

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发,通过与华北电力大学、河北大学等科研院所的合作,专注产品的质量、拓宽产品应用范围,研发出适合不同领域、不同环境的蓄电池在线监测系统,从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案,欢迎点击客服或电话咨询。
