铁路机车蓄电池监测解决方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2019.07.12
信息摘要:
保定钰鑫电气针对列车系统,特设计一套适用于铁路发电车备用蓄电池在线监测与安全防护的系统,本蓄电池在线监测系统为列车环境专用,由防水连接线(内…

一、方案概述

列车备用电源采用以蓄电池为能源核心的供电系统,运输环境恶劣,震动强度大,时间长,温度变化大,温差范围宽,同时受风霜雨雪天气环境影响较大,亟需一套安全性能高、环境适应性强、抗扰性能强的在线监测系统。

保定钰鑫电气针对列车系统,特设计一套适用于铁路发电车备用蓄电池在线监测与安全防护的系统,本蓄电池在线监测系统为列车环境专用,由防水连接线(内含温度探头,需定制)、信号采集器、GPRS通信天线、后端服务器几部分构成,用户可通过浏览器查看数据。

二、系统拓扑图

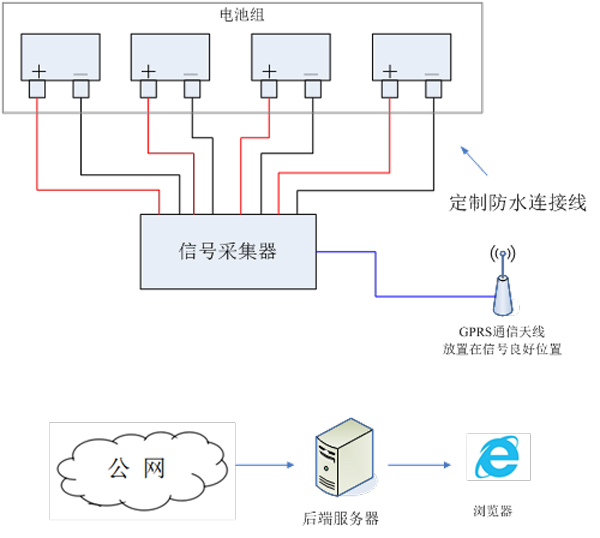

铁路机车蓄电池监测解决方案

三、系统构成

(1)信号采集器:通过防水线路与电池极柱连接,获取电池电压、内阻、温度数据,其中温度传感器封装在线路一端,温度探头触点与电池极柱贴合,通过电池极柱温度探测电池内部温度。

(2)防水连接线:信号采集与传输线,防水设计,长度需定制。

(3)GPRS通信天线:从信号采集器引出,需放置在信号良好的位置,用于与后端服务器进行数据通信。

(4)后端服务器:通过公网获取采集信号,并对数据实时计算分析,用户可通过浏览器进行数据查看。

四、实现功能

(1)每块蓄电池实时在线监测电压、温度、内阻的数据;

(2)通过数据实时分析判断电池漏酸、漏液、极柱腐蚀状态;

(3)数据和状态异常时,主动上送告警信息;

(4)长期保存历史数据,数据可导出分析。

五、系统界面

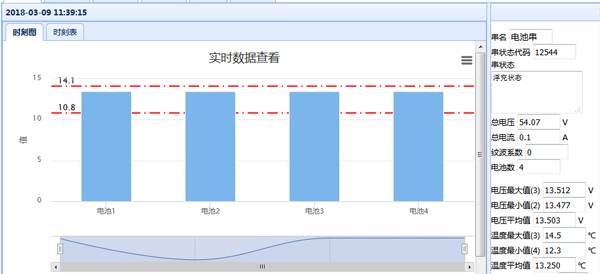

5.1查看电池单体内阻、温度、电压。

蓄电池在线监测

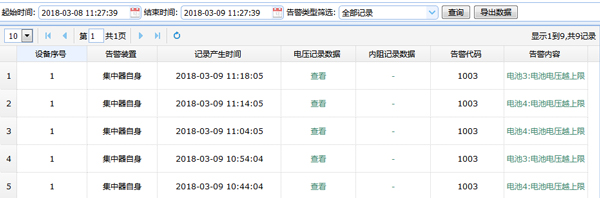

5.2查看告警信息

蓄电池监测传感器

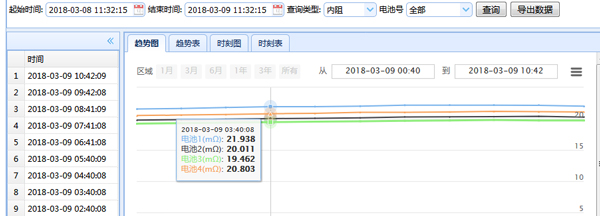

5.3查看历史数据及曲线变化

蓄电池监测模块

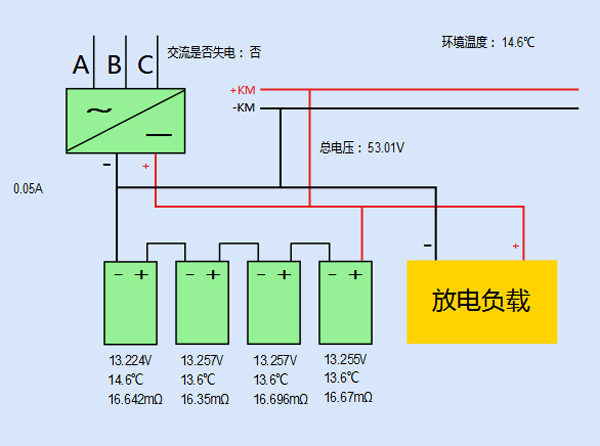

5.4状态综合查看与分析

蓄电池均衡采集模块
