钰鑫蓄电池在线监测技术方案

作者: 保定钰鑫电气 编辑: 钰鑫电气 来源: 保定钰鑫电气科技有限公司 发布日期: 2019.06.28
信息摘要:
 保定钰鑫公司在2008年涉足蓄电池在线监测行业,经过2年的技术公关,克服国外技术壁垒,开发出了单体智能参数传感器、二合一智能参数传感器和S…

方案概况

钰鑫电气蓄电池在线监测技术方案

保定钰鑫电气科技有限公司是保定高新技术开发区高新技术企业和软件企业。公司以华北电力大学、河北大学等多所科研院校为依托,与研华、中兴力维、圣阳电源、英利新能源等多家大型企业技术合作,以电力、电子、自动化、软件等系列产品为主,开发出多项拥有自主知识产权、高科技产品,并在电力、交通、金融、通讯、安防等领域成功运行。

钰鑫公司在2008年涉足蓄电池在线监测行业,经过2年的技术公关,克服国外技术壁垒,开发出了一款单体智能参数传感器,并在此基础上深耕挖掘,先后开发出了二合一智能参数传感器和Smart系列智能蓄电池,指引了铅酸蓄电池发展潮流。

蓄电池网络在线监控意义

蓄电池网络在线监测管理就是要在电池运行过程中把握电池的真实运行状态,确保蓄电池在任何时候均能提供足够的后备动力。蓄电池在线监测管理产品的主要意义包括:

01真正实现电池的预防性维护和状态检修。防止正常电源突然中断后,因蓄电池、逆变电源等直流系统动力不足造成主设备损坏或被迫停止运行而引起的重大事故。

02改善电池的使用条件,延长电池的使用寿命。

03避免盲目更换电池,减少电池更换费用。

04降低电池现场维护费用。

05便于集中监控和网络化管理,变被动监管为主动监管。

06保证直流系统所需要的电能,防患于未然,减少蓄电池故障发生率。

方案详细描述

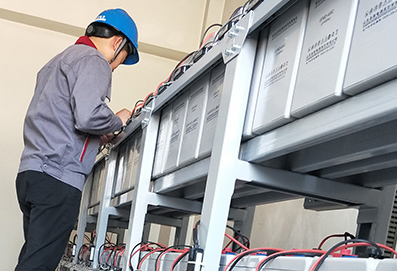

1、蓄电池端的监测分三种方式

(一),采用单体智能参数传感器监测方式

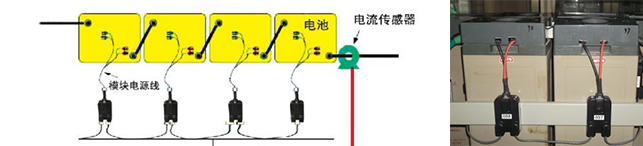

每块蓄电池单独配一个蓄电池参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

单体智能参数传感器方式 (二),采用二合一智能参数传感器监测方式

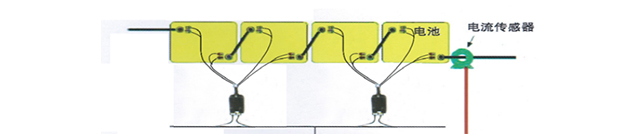

每两块蓄电池配一个二合一智能参数传感器,以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度,其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路,级联方式连接。

二合一智能参数传感器监测方式 (三),采用Smart智能蓄电池方式

Smart智能蓄电池,自身带有电压、内阻、温度测量功能,具有储运开关通讯接口等技术,通讯可以采用SBUS通讯电路,级联方式连接。

Smart智能蓄电池监测方式 蓄电池端三种监测方式对比

(1)单体智能参数传感器方式:适用于电力、银行、铁路、石油等行业,新、旧电池组的在线监测,具有安装简单、美观、测量精度高等优点。相比较于二合一方式与Smart智能蓄电池方式成本稍高。

(2)二合一智能参数传感器方式:适用于铁塔公司等蓄电池数量比较巨大,对成本控制要求比较高的场合。新、旧电池组都能安装,主要的特点是性价比高,但是测量精度与单体智能参数传感器相比略低,测量策略要复杂一些。

(3)Smart智能蓄电池:适用于新建站点或者老站点旧电池更换,具有测量准确,抗干扰能力强、安装简单、美观、安全性高等优点。价格适中,但是能节省一大笔安装费用,所以与二合一智能参数传感器方式性价比不相伯仲。

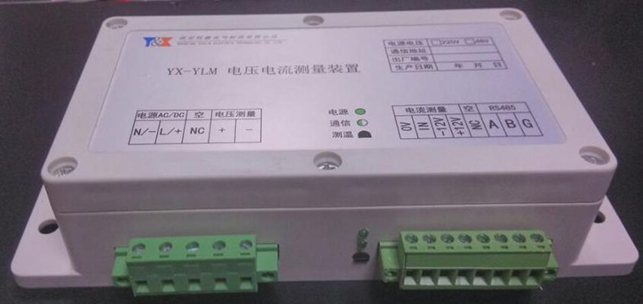

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置,可以采集单串蓄电池组的总电压和电流。

电池串电流、电压采集装置 电压电流采集装置

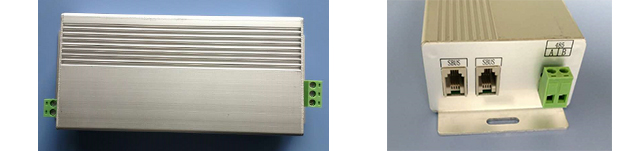

3、sbus转485模块

每串蓄电池都有一个sbus转485模块,用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。

sbus转485模块 sbus转485模块

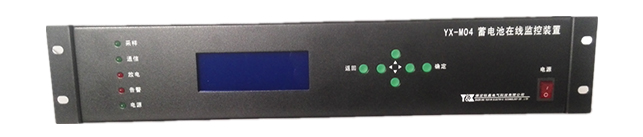

4、集中器

集中器相当于带本地显示和存储功能的小型电脑,可以对蓄电池组进行日常的数据采集和简单的告警判别,可以接收电压、电流测量装置传过来的信息,蓄电池监测单元直接通讯,具有TCP/IP网络通讯接口。

集中器 集中器

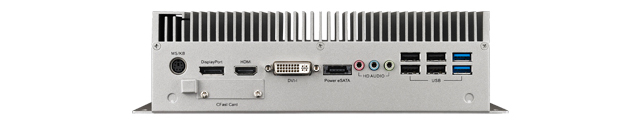

5、服务器

服务器采用工业用服务器,24小时运行。

服务器 工业用服务器

6、报警

监控后台分析软件运行在linux系统,具有WEB发布功能,具体的报警功能有蓄电池内阻高越限、电压越高、越低限、电流越限、温度越限、压差高越限、内阻变化趋势越限时告警,蓄电池失效预报警,蓄电池失效注意报警,蓄电池剩余容量报警等功能。并且具有多种报警的人机交互方式,包括EMAIL报警、短信报警、声音报警和灯光报警。

方案应用

1、电厂与变电站应用场合:

两组,每组108块蓄电池,共216块。

方案一:

站端:1台集中器+2台电压电流测量装置+206块单体智能参数传感器。

局端:1台后台服务器将所有站端集中器管理起来,并进行WEB发布。

方案二:

站端:1台集中器+2台电压电流测量装置+206块Smart智能蓄电池的方案。

局端:1台后台服务器将所有站端集中器管理起来,并进行WEB发布。

2、铁塔公司应用场合:

单串24块蓄电池

方案一:

站端:1台sbus在转换模块+1台电压电流测量装置+12块二合一智能参数传感器。

局端:1台后台服务器将所有站端集中器管理起来,并进行WEB发布。

3、应用场合区分:

(1)在新建或者改扩建直流机房一般建议采用智能蓄电池+集中器+电压电流测量装置的方案。

(2)在已安装了蓄电池直流机房一般建议采用单体或者二合一+集中器或sbus转485装置+总电压总电流装置的方案。

(3)在铁塔等应用数量巨大,对成本控制要求非常严格的场合建议采用二合一+sbus转485装置+总电压总电流装置的方案。

另外在铁塔公司的应用场合当中sbus转485装置与总电压总电流装置是集成到一个设备当中的。
